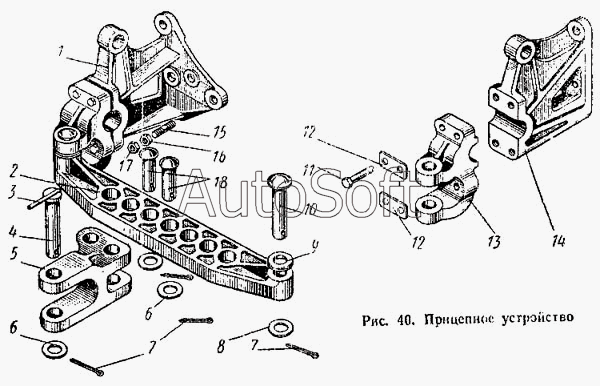

Каталог запасных частей к технике: АТЗ Т-4А (1996). Прицепное устройство
8
18
17
15
14
13
12
12
11
10
9
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.35.001-1 | 0***1 | Прицепное устройство | |
| 04.35.021-1 | 0***1 | Шкворень с рукояткой в сборе | |
| Гайка М27х1,5.2а.8.40 ГОСТ 5915-70 | Г***0 | Гайка М27х1,5.2а.8.40 ГОСТ 5915-70 | |
| 1 | 0***3 | Кронштейн левый | |
| 2 | М***м | Скоба прицепная | |
| 3 | 5***1 | Рукоятка шкворня | |
| 4 | 0***1 | Шкворень | |
| 5 | М***1 | Упряжная скоба | |
| 6 | 0***3 | Шайба | |
| 7 | Ш***6 | Шплинт 8х60 ГОСТ 397-66 | |
| 8 | 0***6 | Шайба | |
| 9 | М***4 | Кольцо | |
| 10 | 0***1 | Палец бугеля | |
| 11 | Б***0 | Болт 4М24. 2.85.88.30 ГОСТ 7796-70 | |
| 12 | 0***1 | Шайба замковая | |
| 13 | 0***2 | Бугель | |
| 14 | 0***3 | Кронштейн правый | |
| 15 | 0***1 | Шпилька | |
| 17 | Г***0 | Гайка М27х1,5.2а.8.40 ГОСТ 5916-70 | |
| 18 | М***2 | Палец упряжной скобы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
