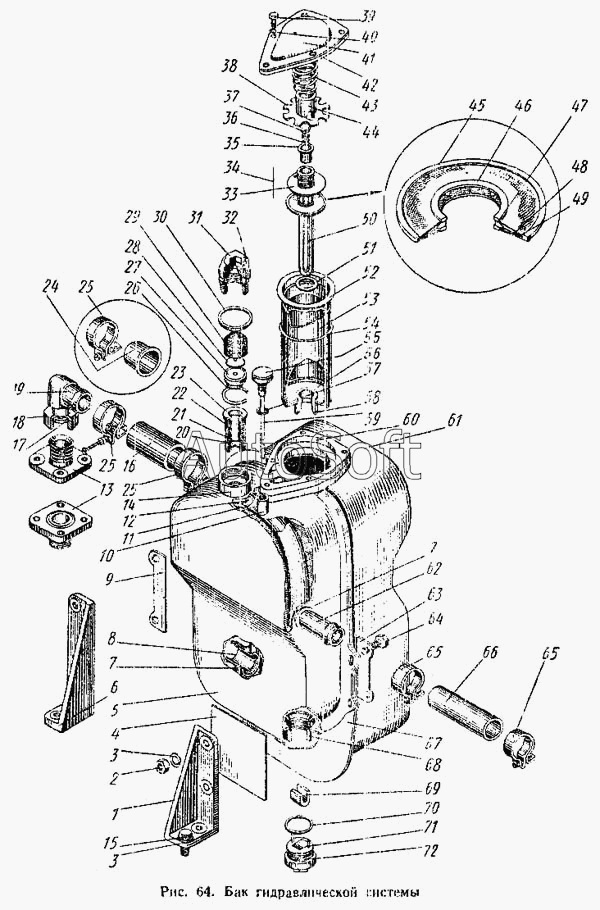

Каталог запасных частей к технике: АТЗ Т-4А (1996). Бак гидравлической системы
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.57.014 | 0***4 | Сапун в сборе | |
| 04.57.016 | 0***6 | Корпус сапуна в сборе | |
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| 54.57.019 | 5***9 | Фильтр заливной в сборе | |
| 54.57.020 | 5***0 | Элемент фильтрующий в сборе | |
| М04.57.001 | М***1 | Установка бака гидросистемы | |
| М04.57.002 | М***2 | Бак масляный с фильтром в сборе | |
| М04.57.003 | М***3 | Корпус бака в сборе | |
| М04.57.004 | М***4 | Корпус фильтра в сборе | |
| М04.57.006 | М***6 | Труба сливная с шайбой в сборе | |
| М04.57.007 | М***7 | Угольник с гайкой соединительной и ниппелем в сборе | |
| М04.57.010 | М***0 | Щуп с головкой в сборе | |
| М04.57.011 | М***1 | Труба фильтра с клапаном в сборе | |
| М04.57.012 | М***2 | Труба фильтра в сборе | |
| М04.57.013 | М***3 | Корпус клапана в сборе | |
| М04.57.015 | М***5 | Труба заборная с накладкой в сборе | |
| М04.57.021 | М***1 | Патрубок с шайбой в сборе | |
| М04.57.063 | М***3 | Половина бака левая с накладкой в сборе | |
| 1 | М***9 | Кронштейн задний | |
| 2 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 12ОТ ГОСТ 6402-70 | |
| 4 | М***0 | Прокладка | |
| 5 | М***1 | Половина бака левая | |
| 6 | М***2 | Кронштейн передний | |
| 7 | Ш***8 | Шайба 27 ГОСТ 11371-68 | |
| 8 | М***0 | Патрубок | |
| 9 | М***3 | Планка | |
| 10 | М***6 | Бонка | |
| 11 | М***1 | Накладка | |
| 12 | М***2 | Труба заборная | |
| 13 | М***7 | Муфта прямая | |
| 14 | 0***1 | Бонка сапуна | |
| 15 | Б***0 | Болт М12.2х30.88.35 ГОСТ 7796-70 | |
| 16 | М***8 | Рукав МРТУ-6-07-6016-63 | |
| 17 | А***5 | Ниппель | |
| 18 | А***4 | Гайка соединительная | |
| 19 | М***3 | Угольник | |
| 20 | 5***1 | Дно фильтра | |
| 21 | 5***0 | Сетка фильтра | |
| 22 | 5***8 | Корпус фильтра | |
| 23 | 5***9 | Горловина корпуса фильтра | |
| 24 | М***8 | Чехол | |
| 25 | Х***3 | Хомутик 43 | |
| 26 | 0***3 | Кольцо стопорное | |
| 27 | 0***9 | Пробка | |
| 28 | 7***3 | Заглушка | |
| 29 | 0***0 | Набивка | |
| 30 | 0***5 | Прокладка сапуна | |
| 31 | 0***1 | Корпус сапуна | |
| 32 | 0***2 | Стакан защитный | |
| 33 | 5***5 | Шайба отражательная | |
| 34 | П***6 | Проволока диаметр 1,2х80 ГОСТ 3282-46 | |
| 35 | 5***1 | Стаканчик пружины | |
| 36 | 5***2 | Пружина клапана | |
| 37 | Ш***0 | Шарик БV 15,081мм Н ГОСТ 3722-60 | |
| 38 | М***6 | Шайба отражательная | |
| 39 | Б***0 | Болт М8.2х20.58 ГОСТ 7796-70 | |
| 40 | Ш***0 | Шайба 8Н ГОСТ 6402-70 | |
| 41 | М***6 | Крышка бака | |
| 42 | М***4 | Прокладка | |
| 43 | М***2 | Пружина | |
| 44 | М***1 | Корпус клапана | |
| 45 | 5***4 | Кольцо фильтра наружное | |
| 46 | 5***0 | Кольцо фильтра внутреннее | |
| 47 | 5***3 | Кольцо опорное | |
| 48 | 5***2 | Сетка каркасная | |
| 49 | 5***1 | Сетка фильтровая | |
| 50 | М***1 | Труба фильтра | |
| 51 | Т***6 | Кольцо уплотнительное | |
| 52 | М***3 | Фланец | |
| 53 | М***3 | Корпус фильтра | |
| 54 | 5***1 | Кольцо уплотнительное | |
| 55 | М***6 | Головка щупа | |
| 56 | М***4 | Дно фильтра | |
| 57 | 0***3 | Уплотнительное кольцо | |
| 58 | М***5 | Втулка | |
| 59 | М***7 | Щуп | |
| 60 | М***0 | Горловина бака | |
| 61 | М***2 | Половина бака правая | |
| 62 | М***4 | Труба сливная | |
| 63 | М***4 | Планка | |
| 64 | Б***0 | Болт М12.2х40.88.35 ГОСТ 7796-70 | |
| 65 | Х***8 | Хомутик 38 | |
| 66 | 0***1 | Шланг | |
| 67 | М***4 | Накладка | |
| 68 | М***2 | Фланец | |
| 69 | 5***2 | Магнит | |
| 70 | 5***3 | Кольцо уплотняющее | |
| 71 | П***6 | Проволока диаметр 3х36 ГОСТ 3282-46 | |
| 72 | 5***1 | Пробка с держателями |
