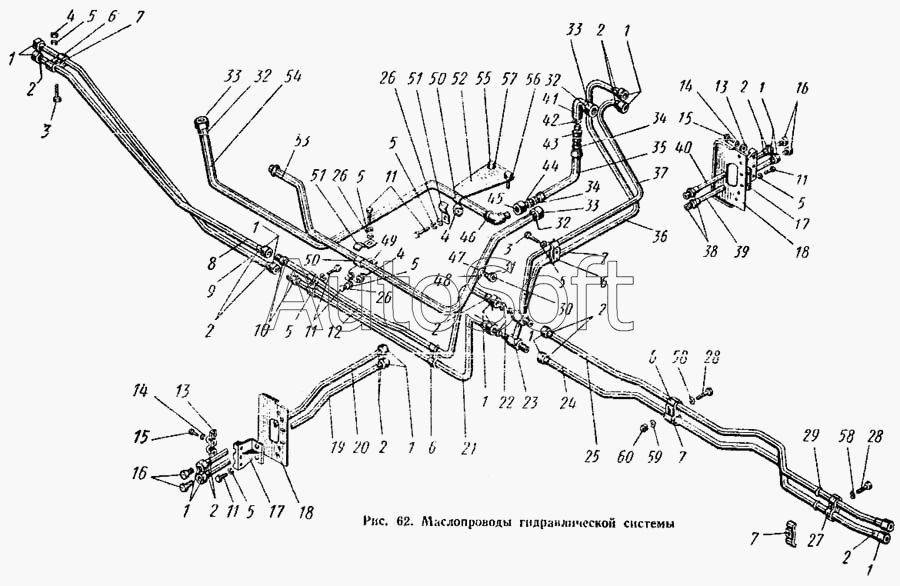

Каталог запасных частей к технике: АТЗ Т-4А (1996). Маслопроводы гидравлической системы
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
26
27
28
28
29
30
31
32
32
32
33
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
55
56
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.54.011 | 0***1 | Маслопровод правый верхний | |
| 04.54.012-2 | 0***2 | Маслопровод левый верхний | |
| 04.54.013 | 0***3 | Маслопровод правый нижний | |
| 04.54.014-2 | 0***2 | Маслопровод левый нижний | |
| 04.54.016 | 0***6 | Шланг в сборе | |
| 04.54.018 | 0***8 | Угольник с гайкой соединительной и ниппелем в сборе | |
| М04.54.001 | М***1 | Маслопроводы гидросистемы | |
| М04.54.002 | М***2 | Зажим с планкой в сборе | |
| М04.54.004 | М***4 | Труба от распределителя к баку в сборе | |
| М04.54.005 | М***5 | Труба от насоса к распределителю в сборе | |
| М04.54.006 | М***6 | Труба верхняя в сборе | |
| М04.54.007 | М***7 | Труба нижняя в сборе | |
| М04.54.008 | М***8 | Труба передняя верхняя в сборе | |
| М04.54.009 | М***9 | Труба передняя нижняя в сборе | |
| М04.54.010 | М***0 | Труба задняя нижняя в сборе | |
| М04.54.015 | М***5 | Труба задняя верхняя в сборе | |
| М04.54.019 | М***9 | Труба передняя нижняя с гайкой и ниппелем в сборе | |
| М04.54.020 | М***0 | Труба передняя верхняя с гайкой и ниппелем в сборе | |
| М04.54.021 | М***1 | Кронштейн М04.54.134-2 с гайкой в сборе | |
| М04.54.022 | М***2 | Кронштейн М04.54.135 с гайкой в сборе | |
| М04.54.101 | М***1 | Труба от распределителя к баку | |
| М04.54.102 | М***2 | Труба от насоса к распределителю | |
| 1 | А***5 | Гайка соединительная | |
| 2 | А***6 | Ниппель | |
| 3 | Б***0 | Болт М12.2х45.58 ГОСТ 7795-70 | |
| 4 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 5 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 6 | М***3 | Зажим | |
| 7 | М***7 | Планка | |
| 8 | М***2 | Труба передняя верхняя | |
| 9 | М***1 | Труба передняя нижняя | |
| 10 | 0***8 | Штуцер переходной | |
| 11 | .***. | Болт М12.2х30.88.35 ГОСТ 7796-70 | |
| 12 | М***3 | Труба передняя верхняя | |
| 13 | 5***6 | Зажим правый | |
| 14 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 15 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 16 | 5***4 | Заглушка | |
| 17 | 0***3 | Кронштейн правый | |
| 18 | 0***5 | Щиток правый | |
| 19 | 0***2 | Труба левая нижняя | |
| 20 | 0***2 | Труба левая верхняя | |
| 21 | М***4 | Труба передняя нижняя | |
| 22 | 5***8 | Заг.т.-ткд | |
| 23 | 5***3 | Тройник | |
| 24 | М***1 | Труба задняя нижняя | |
| 25 | М***1 | Труба задняя верхняя | |
| 26 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 27 | М***7 | Прокладка | |
| 28 | Б***0 | Болт М10.2х55.88.35 ГОСТ 7795-70 | |
| 29 | 5***5 | Упор | |
| 30 | 0***3 | Гайка накидная | |
| 31 | 0***2 | Ниппель | |
| 32 | А***5 | Ниппель | |
| 33 | А***4 | Гайка соединительная | |
| 34 | 0***5 | Муфта обжимная | |
| 35 | 0***7 | Шланг высокого давления | |
| 36 | М***5 | Труба верхняя | |
| 37 | М***6 | Труба нижняя | |
| 38 | 5***8 | Штуцер трубы | |
| 39 | 0***0 | Труба правая нижняя | |
| 40 | 0***9 | Труба правая верхняя | |
| 41 | 0***А | Угольник | |
| 42 | 5***6 | Кольцо уплотнительное | |
| 43 | 0***6 | Ниппель | |
| 44 | 0***4 | Ниппель | |
| 45 | 6***5 | Гайка накидная | |
| 46 | М***3 | Угольник | |
| 47 | М***0 | Фланец | |
| 48 | М***1 | Труба | |
| 49 | М***5 | Кронштейн | |
| 50 | М***8 | Прокладка | |
| 51 | М***6 | Скоба | |
| 52 | М***2 | Кронштейн | |
| 55 | Б***0 | Болт М16.2х32.88.35 ГОСТ 7796-70 | |
| 56 | Ш***0 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 57 | Ш***8 | Шайба 16 ГОСТ 11371-68 | |
| 58 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 59 | Ш***8 | Шайба 10 ГОСТ 11371-68 | |
| 60 | Г***0 | Гайка М10.2 ГОСТ 5915-70 |
