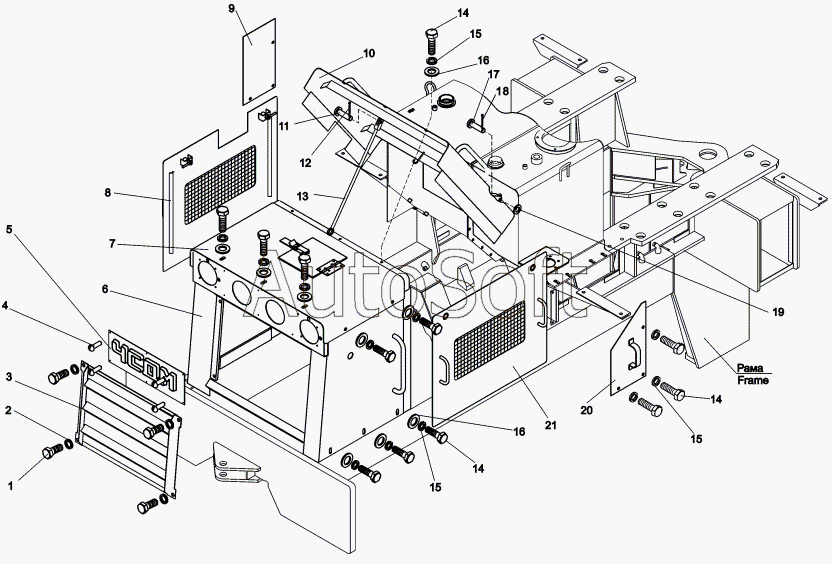

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Капот (А121.52.00.000-01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***) | Болт М16-6gх30.58.019 (S24) | |
| 2 | Ш***9 | Шайба 16.65Г.019 | |
| 3 | А***0 | Решетка | |
| 4 | Д***6 | Винт самонарезающий | |
| 5 | А***5 | Табличка | |
| 6 | А***0 | Лобовина | |
| 7 | А***0 | Крыша | |
| 8 | А***0 | Штора левая | |
| 9 | А***0 | Щиток левый | |
| 10 | А***0 | Крыша | |
| 11 | 0***4 | Ось | |
| 12 | Ш***9 | Шплинт 3,2х20.019 | |
| 13 | А***0 | Опора | |
| 14 | Б***) | Болт М10-6gх30.58.019 (S16) | |
| 15 | Ш***9 | Шайба 10.65Г.019 | |
| 16 | Д***3 | Шайба специальная | |
| 17 | А***9 | Палец | |
| 18 | Ш***9 | Шплинт 4х36.019 | |
| 19 | Ш***9 | Шайба С16.02.019 | |
| 20 | А***0 | Щиток правый | |
| 21 | А***0 | Штора правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
