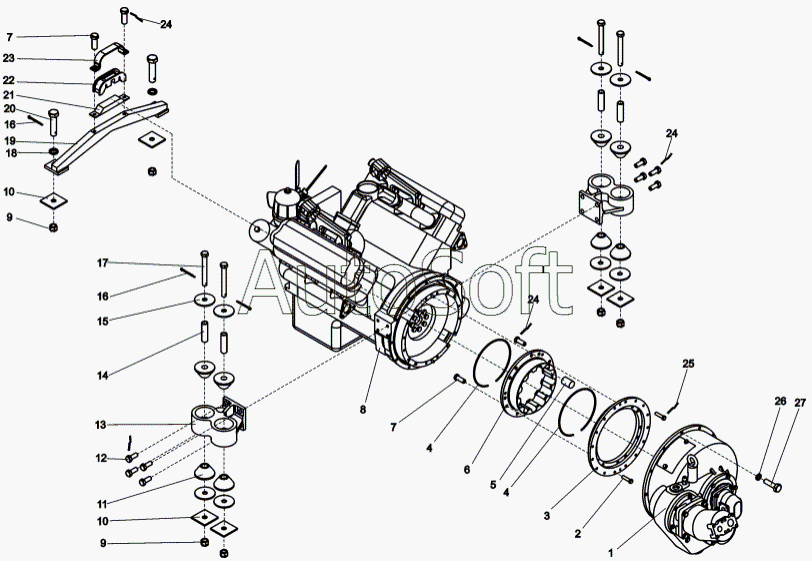

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Установка силовая (В138.11.00.000)
1
2
3
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Редуктор | |
| 2 | 0***5 | Болт | |
| 3 | A***6 | Проставка | |
| 4 | Д***2 | Кольцо пружинное | |
| 5 | Д***1 | Палец резиновый | |
| 6 | A***7 | Полумуфта наружная | |
| 7 | 0***1 | Болт М14x1,5 | |
| 8 | Я***2 | Двигетель | |
| 9 | Г***) | Гайка М16-6Н.6.019 (S24) | |
| 10 | Д***2 | Подкладка | |
| 11 | А***5 | Амортизатор | |
| 12 | 0***3 | Болт | |
| 13 | A***4 | Опора задняя | |
| 14 | A***6 | Втулка | |
| 15 | 0***5 | Шайба | |
| 16 | Ш***9 | Шплинт 4х36.019 | |
| 17 | 0***2 | Болт | |
| 18 | Ш***9 | Шайба 16.65Г.019 | |
| 19 | A***0 | Опора передняя | |
| 20 | 0***1 | Болт | |
| 21 | 4***0 | Подушка | |
| 22 | 4***9 | Амортизатор | |
| 23 | 4***1 | Скоба | |
| 24 | П***С | Проволока 3,0-О-С | |
| 25 | П***С | Проволока 2,0-О-С | |
| 26 | Ш***9 | Шайба 12.65Г.019 | |
| 27 | Б***) | Болт M12-6gx40.58.019 (S18) |
