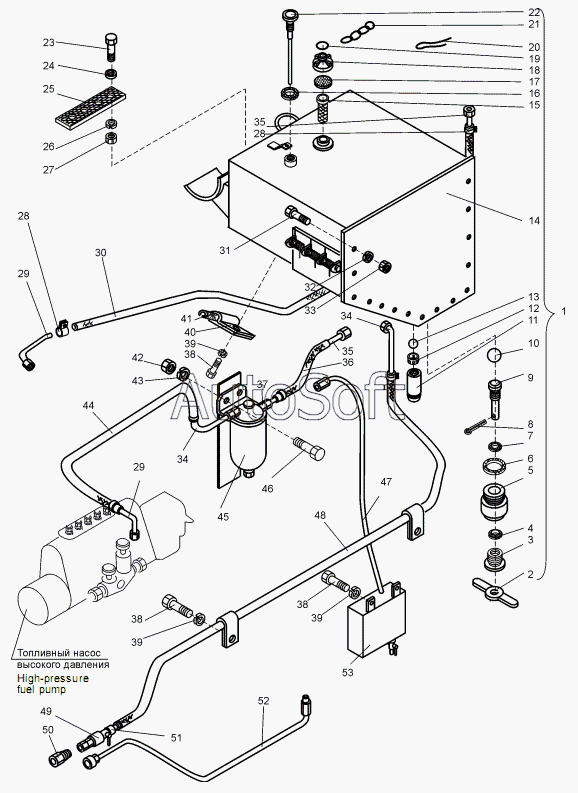

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Система топливная (А121.31.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
35
35
36
37
38
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Бак топливный | |
| 2 | Д***3 | Ручка краника | |
| 3 | Д***2 | Штуцер | |
| 4 | Д***5 | Набивка | |
| 5 | Д***0 | Штуцер | |
| 6 | Д***3 | Прокладка | |
| 7 | Д***4 | Прокладка | |
| 8 | Ш***9 | Шплинт 2х20.019 | |
| 9 | Д***1 | Упор | |
| 10 | Ш***0 | Шарик 18-60±100 | |
| 11 | Д***9 | Штуцер | |
| 12 | Д***5 | Шайба специальная | |
| 13 | Ш***0 | Шарик 16-60 ±100 | |
| 14 | А***0 | Бак топливный | |
| 15 | Д***0 | Сетка | |
| 16 | Д***2 | Прокладка | |
| 17 | Т***3 | Прокладка | |
| 18 | Д***5 | Пробка | |
| 19 | Д***7 | Кольцо | |
| 20 | П***С | Проволока 3,0-O-С | |
| 21 | Ц***1 | Цепь сварная 081-20,1 | |
| 22 | А***0 | Линейка топливомерная | |
| 23 | Б***) | Болт М16-6gх50.58.019 (S24) | |
| 24 | Ш***9 | Шайба С16.02.019 | |
| 25 | А***2 | Прокладка | |
| 26 | Ш***9 | Шайба 16.65Г.019 | |
| 27 | Г***) | Гайка М16-6Н.5.019 (S24) | |
| 28 | Х***6 | Хомут винтовой Н-6 | |
| 29 | А***0 | Трубка | |
| 30 | А***3 | Рукав | |
| 31 | Б***) | Болт М12-6gх30.58.019 (S18) | |
| 32 | Ш***9 | Шайба 12.65Г.019 | |
| 33 | Г***) | Гайка М12-6Н.5.019 (S18) | |
| 34 | Д***0 | Трубка | |
| 35 | Д***9 | Трубка в сборе | |
| 36 | А***1 | Рукав | |
| 37 | Д***8 | Ниппель | |
| 38 | Б***) | Болт М10-6gх25.58.019 (S16) | |
| 39 | Ш***9 | Шайба 10.65Г.019 | |
| 40 | 0***1 | Хомут | |
| 41 | Д***8 | Прокладка | |
| 42 | Г***) | Гайка М8-6H.5.019 (S13) | |
| 43 | Ш***9 | Шайба 8.65Г.019 | |
| 44 | A***1 | Рукав | |
| 45 | Ф***Б | Фильтр ГО 204А-1105510-Б | |
| 46 | Б***) | Болт М8-6gх30.58.019 (S13) | |
| 47 | Д***0 | Трубка слива | |
| 48 | А***2 | Рукав | |
| 49 | 2***Б | Краник проходной | |
| 50 | А***9 | Штуцер | |
| 51 | Д***2 | Штуцер | |
| 52 | Д***0 | Трубка подачи топлива | |
| 53 | Д***0 | Бачок |
