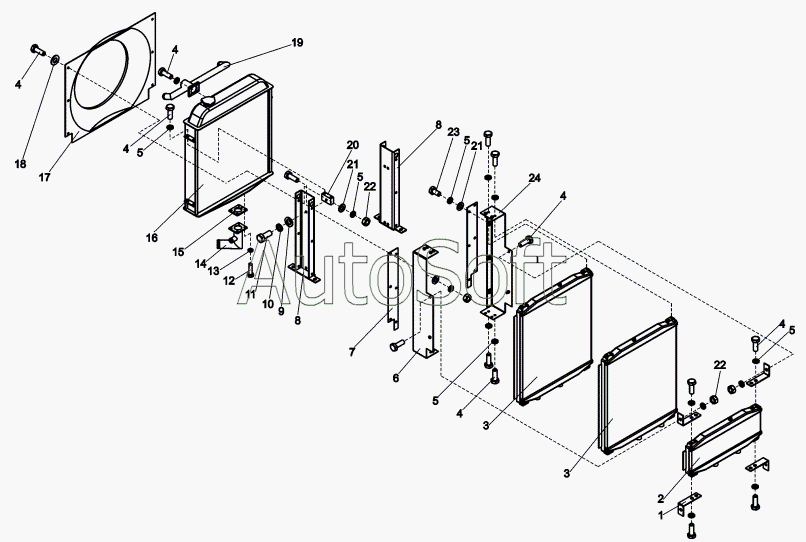

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Блок радиаторов (А121.33.03.000)
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Уголок | |
| 2 | 5***3 | Радиатор масляный 50.09-151-03 | |
| 3 | 5***2 | Радиатор масляный 50.09-151-02 | |
| 4 | Б***) | Болт М10-6gх30.58.019(S16) | |
| 5 | Ш***9 | Шайба 10.65Г.019 | |
| 6 | A***0 | Кронштейн левый | |
| 7 | А***1 | Пластина | |
| 8 | A***0 | Стойка | |
| 9 | Ш***9 | Шайба С12.02.019 | |
| 10 | Ш***9 | Шайба 12.65Г.019 | |
| 11 | Б***) | Болт М12-6gх30.58.019(S18) | |
| 12 | Б***) | Болт M8-6gx30.58.019(S13) | |
| 13 | Ш***9 | Шайба 8.65Г.019 | |
| 14 | A***0 | Труба | |
| 15 | A***2 | Прокладка | |
| 16 | 1***1 | Радиатор водяной | |
| 17 | П***1 | Кожух вентилятора ПД-010.20.01.001 | |
| 18 | 0***6 | Шайба | |
| 19 | A***0 | Тройник | |
| 20 | A***2 | Кубик | |
| 21 | Ш***9 | Шайба С10.02.019 | |
| 22 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 23 | Б***) | Болт М10-6gх20.58.019(S16) | |
| 24 | A***0 | Кронштейн правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
