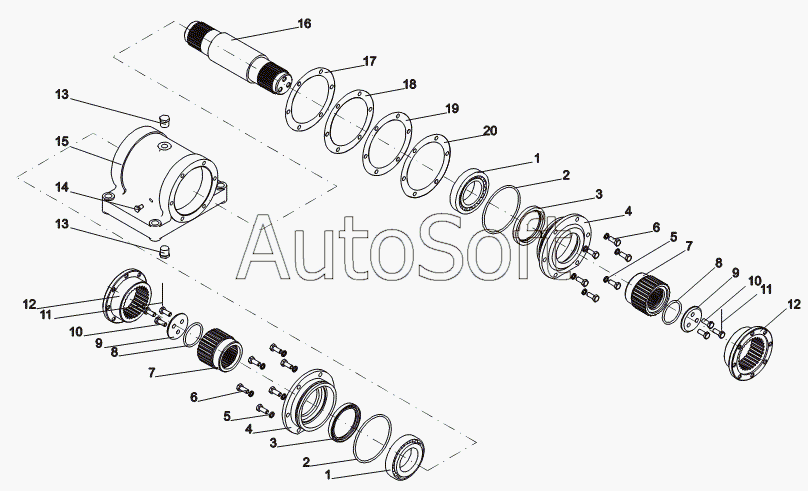

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Опора промежуточная (В138.16.00.010)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***А | Подшипник 7516А | |
| 2 | 1***2 | Кольцо | |
| 3 | М***2 | Манжета 1.1-100-125-2 | |
| 4 | Т***1 | Крышка | |
| 5 | Ш***9 | Шайба 12.65Г.019 | |
| 6 | Б***) | Болт М12-6gх30.88.35Х.019 (S18) | |
| 7 | Т***0 | Втулка | |
| 8 | 0***2 | Кольцо | |
| 9 | В***4 | Шайба | |
| 10 | Д***2 | Болт | |
| 11 | П***С | Проволока 1,6-О-С | |
| 12 | В***3 | Фланец | |
| 13 | 0***1 | Пробка | |
| 14 | 0***7 | Пробка | |
| 15 | В***1 | Корпус | |
| 16 | В***2 | Вал | |
| 17 | Т***3 | Прокладка | |
| 18 | Т***1 | Прокладка | |
| 19 | Т***2 | Прокладка | |
| 20 | Т***3 | Прокладка |
