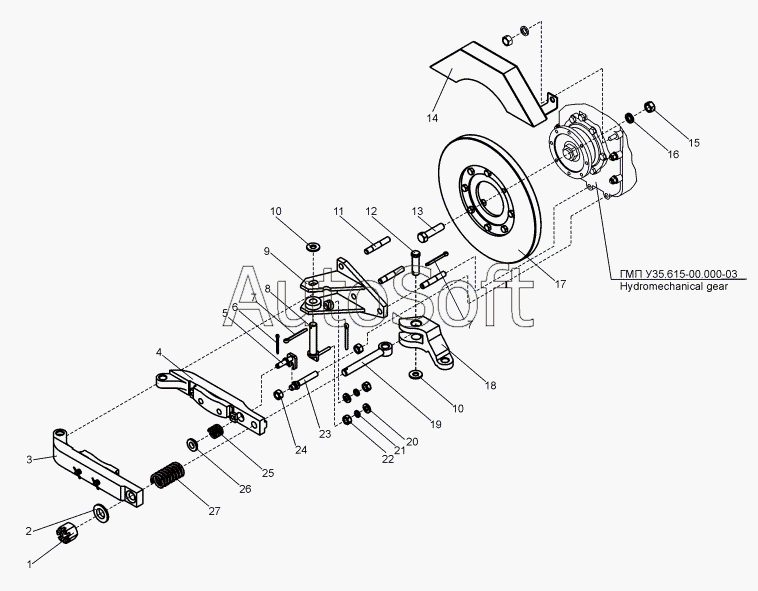

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Тормоз стояночный (А120.10.07.000-01)
15
У35.615-00.000-03
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У35.615-00.000-03 | У***3 | Передача гидромеханическая У35.615-00.000-03 | |
| 1 | Г***9 | Гайка М16-6Н.6.019 | |
| 2 | A***4 | Шайба | |
| 3 | A***0 | Рычаг | |
| 4 | A***0 | Рычаг | |
| 5 | A***0 | Ограничитель | |
| 6 | Ш***9 | Шплинт 2,5х20.019 | |
| 7 | Ш***9 | Шплинт 4х36.019 | |
| 8 | A***0 | Палец | |
| 9 | A***0 | Кронштейн | |
| 10 | Ш***9 | Шайба С16.02.019 | |
| 11 | 0***2 | Шпилька | |
| 12 | A***9 | Палец | |
| 13 | 0***1 | Болт | |
| 14 | A***0 | Кожух | |
| 15 | Д***7 | Гайка | |
| 16 | Ш***9 | Шайба 10.65Г.019 | |
| 17 | A***8 | Диск тормозной | |
| 18 | A***1 | Рычаг | |
| 19 | A***2 | Палец | |
| 20 | Ш***9 | Шайба С6.02.019 | |
| 21 | Ш***9 | Шайба 6.65Г.019 | |
| 22 | Г***) | Гайка М6-6Н.5.019(S10) | |
| 23 | A***6 | Болт | |
| 24 | Г***) | Гайка М12-6Н.5.019(S18) | |
| 25 | A***5 | Пружина | |
| 26 | A***5 | Втулка | |
| 27 | A***3 | Пружина |
