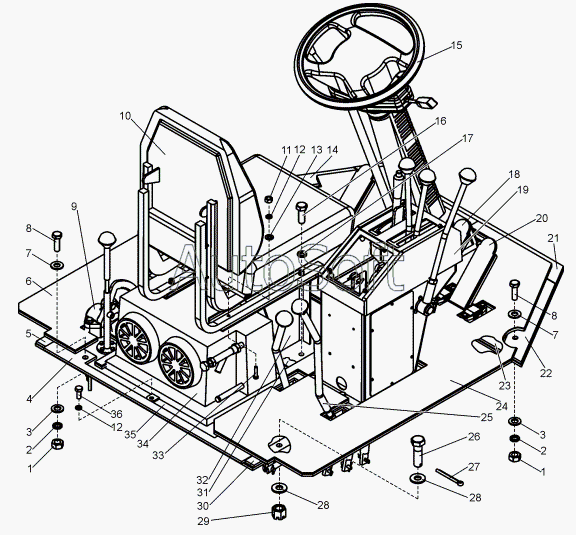

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Площадка оператора (В138.13.00.000)
1
1
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 2 | Ш***9 | Шайба 10.65Г.019 | |
| 3 | Ш***9 | Шайба С10.02.019 | |
| 4 | В***1 | Уплотнение заднее | |
| 5 | В***4 | Уплотнение левое | |
| 6 | В***0 | Коврик левый | |
| 7 | 0***6 | Шайба | |
| 8 | Б***) | Болт М10-6gх35.58.019(S16) | |
| 9 | В***0 | Управление стояночным тормозом | |
| 10 | С***Б | Сиденье У7920.01Б | |
| 11 | Г***) | Гайка М8-6Н.5.019(S13) | |
| 12 | Ш***9 | Шайба 8.65Г.019 | |
| 13 | Ш***9 | Шайба С8.02.019 | |
| 14 | В***5 | Уплотнение боковое | |
| 15 | В***0 | Колонка рулевая | |
| 16 | Б***) | Болт М12-6gх35.58.019(S18) | |
| 17 | Ш***9 | Шайба 12.65Г.019 | |
| 18 | B***0 | Управление колесными тормозами | |
| 19 | В***0 | Пульт управления | |
| 20 | B***0 | Управление всережимным регулятором | |
| 21 | В***2 | Уплотнение переднее | |
| 22 | В***1 | Уплотнение боковое | |
| 23 | В***6 | Уплотнение | |
| 24 | B***0 | Коврик правый | |
| 25 | В***0 | Управление ГMП | |
| 26 | 0***5 | Болт | |
| 27 | Ш***9 | Шплинт 4х36.019 | |
| 28 | Ш***9 | Шайба С16.02.019 | |
| 29 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 30 | В***3 | Уплотнение правое | |
| 31 | А***8 | Уплотнение | |
| 32 | А***0 | Кронштейн сиденья | |
| 33 | Б***) | Болт М8-6gх35.58.019(S13) | |
| 34 | О***2 | Отопитель ОТ-2 | |
| 35 | В***0 | Площадка рабочая | |
| 36 | Б***) | Болт М8-6gх20.58.019(S13) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
