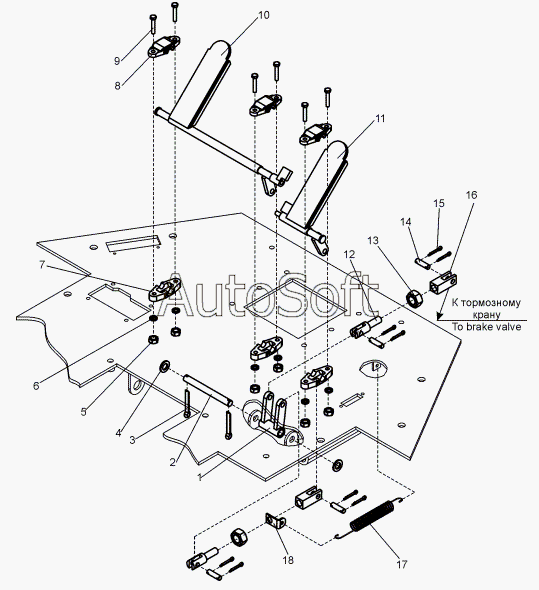

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Управление колесными тормозами (В138С.13.03.000)
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Рычаг | |
| 2 | 0***3 | Палец | |
| 3 | Ш***9 | Шплинт 4х25.019 | |
| 4 | Ш***9 | Шайба С16.02.019 | |
| 5 | Г***) | Гайка М8-6Н.5.019(S13) | |
| 6 | Ш***9 | Шайба 8.65Г.019 | |
| 7 | Д***7 | Корпус | |
| 8 | Д***8 | Крышка | |
| 9 | Б***) | Болт M8-6gx45.58.019(S13) | |
| 10 | В***0 | Педаль левая | |
| 11 | В***0 | Педаль правая | |
| 12 | A***1 | Тяга | |
| 13 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 14 | Д***8 | Палец | |
| 15 | Ш***9 | Шплинт 3,2х20.019 | |
| 16 | A***2 | Головка | |
| 17 | 0***3 | Пружина | |
| 18 | A***3 | Кронштейн |
