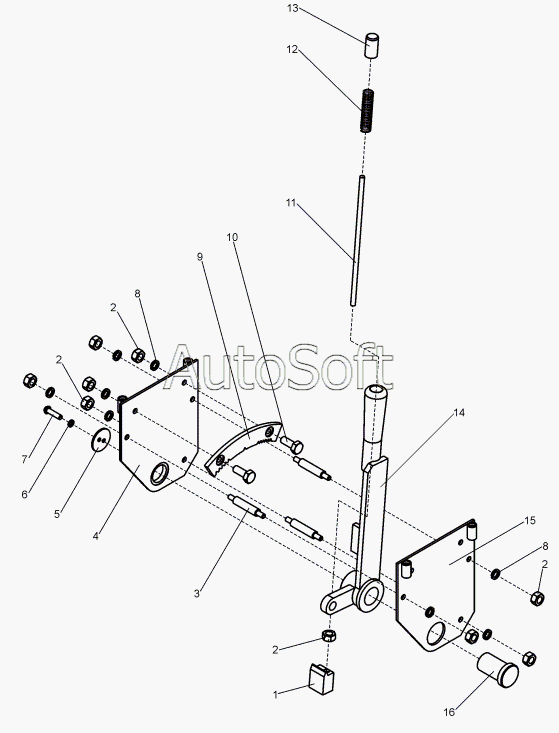

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Блок управления (А121.13.09.030)
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Фиксатор | |
| 2 | Г***) | Гайка М6-6Н.5.019(S10) | |
| 3 | A***6 | Вставка | |
| 4 | A***0 | Щека | |
| 5 | A***9 | Шайба | |
| 6 | Ш***9 | Шайба 4.65Г.019 | |
| 7 | В***9 | Винт В.M4-6gx16.58.019 | |
| 8 | Ш***9 | Шайба 6.65Г.019 | |
| 9 | A***2 | Зубчатый сектор | |
| 10 | Б***) | Болт M6-6gx16.58.019(S10) | |
| 11 | A***8 | Тяга | |
| 12 | Д***0 | Пружина | |
| 13 | Д***1 | Кнопка защелки | |
| 14 | A***0 | Рычаг | |
| 15 | A***0 | Щека | |
| 16 | A***2 | Ось |
