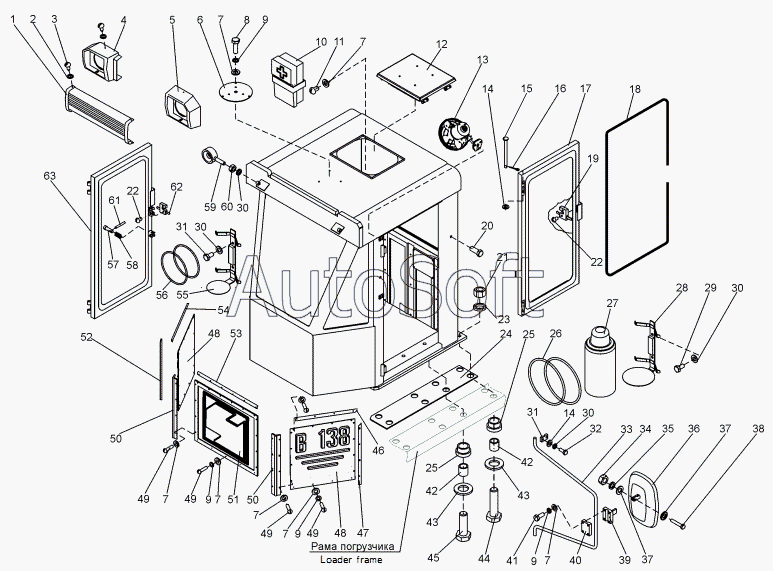

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Кабина (В138С.51.00.000-03)
48
48
33
34
35
36
37
37
38
39
40
41
42
42
43
43
44
45
46
47
32
49
49
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
7
7
7
7
7
7
7
8
9
9
9
9
10
11
12
13
14
14
15
16
1
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***2 | Облицовка лобовая средняя | |
| 2 | Ш***9 | Шайба С4.02.019 | |
| 3 | Д***6 | Винт самонарезающий | |
| 4 | Т***2 | Облицовка лобовая правая | |
| 5 | Т***2 | Облицовка лобовая левая | |
| 6 | Т***3 | Диск | |
| 7 | Ш***9 | Шайба С6.02.019 | |
| 8 | Б***) | Болт М6-6gx20.58.019(S10) | |
| 9 | Ш***9 | Шайба 6.65Г.019 | |
| 10 | Д***0 | Футляр аптечки | |
| 11 | В***9 | Винт В.М6-6gx16.58.019 | |
| 12 | В***0 | Установка крышки люка | |
| 13 | 1***0 | Вентилятор в сборе | |
| 14 | Ш***9 | Шайба С10.02.019 | |
| 15 | Д***0 | Палец в сборе | |
| 16 | Ш***9 | Шплинт 2,5x25.019 | |
| 17 | Т***0 | Дверь | |
| 18 | 2***8 | Профиль уплотнителя проема двери 210.96.10.70.18 | |
| 19 | Д***0 | Замок | |
| 20 | 0***5 | Болт | |
| 21 | 0***1 | Гайка | |
| 22 | В***9 | Винт В2.М6-6gx12.58.019 | |
| 23 | Ш***9 | Шайба 27.65Г.019 | |
| 24 | Т***4 | Прокладка | |
| 25 | Т***2 | Втулка | |
| 26 | 2***2 | Кольцо 260-270-58-2-2 | |
| 27 | Т***3 | Термос цельнометаллический ТБ-3 | |
| 28 | Д***0 | Кронштейн термоса | |
| 29 | Б***) | Болт М10-6gx20.58.019(S16) | |
| 30 | Ш***9 | Шайба 10.65Г.019 | |
| 31 | Т***2 | Крышка | |
| 32 | Б***) | Болт М10-6gx25.58.019(S16) | |
| 33 | Т***3 | Кронштейн | |
| 34 | Г***) | Гайка М8-6H.5.019(S13) | |
| 35 | Ш***9 | Шайба 8.65Г.019 | |
| 36 | Д***0 | Зеркало наружное | |
| 37 | Ш***9 | Шайба С8.02.019 | |
| 38 | Б***) | Болт М8-6gx45.58.019(S13) | |
| 39 | Т***0 | Кронштейн | |
| 40 | Т***1 | Крышка | |
| 41 | Б***) | Болт М6-6gx30.58.019(S10) | |
| 42 | Т***1 | Втулка | |
| 43 | 0***9 | Шайба | |
| 44 | 0***1 | Болт | |
| 45 | 0***9 | Болт | |
| 46 | Т***9 | Уголок горизонтальный | |
| 47 | Т***7 | Уголок вертикальный | |
| 48 | Т***1 | Облицовка боковая | |
| 49 | В***9 | Винт В.М6-6gx25.58.019 | |
| 50 | Т***5 | Уголок боковой | |
| 51 | Т***0 | Облицовка передняя | |
| 52 | Т***6 | Уголок вертикальный | |
| 53 | Т***4 | Уголок | |
| 54 | Т***8 | Уголок горизонтальный | |
| 55 | Д***0 | Кронштейн огнетушителя | |
| 56 | 1***2 | Кольцо | |
| 57 | А***2 | Стержень | |
| 58 | 0***7 | Пружина | |
| 59 | Д***0 | Кронштейн | |
| 60 | Г***) | Гайка М10-6H.5.019(S16) | |
| 61 | А***3 | Упор | |
| 62 | Д***1 | Замок | |
| 63 | Т***1 | Дверь |
