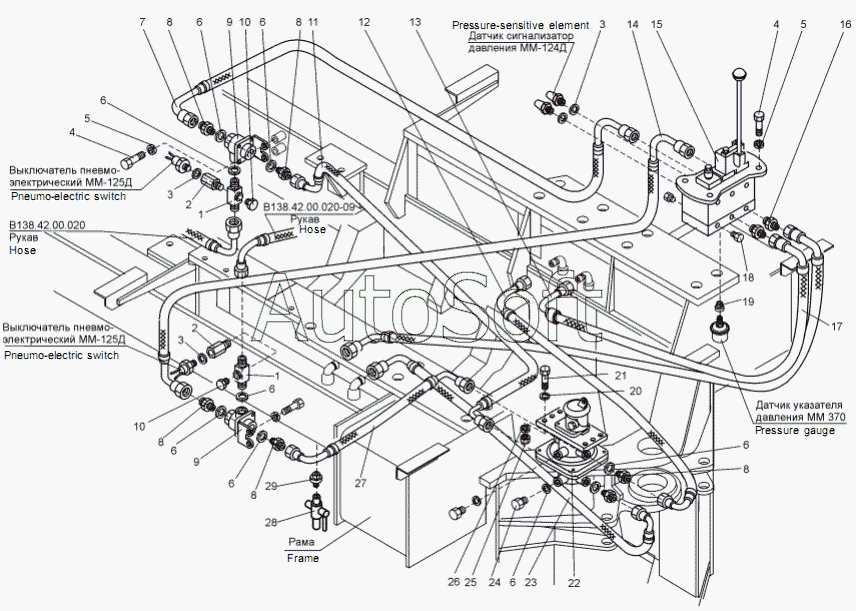

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Система привода тормозов (В138.42.00.000)
27
19
20
21
22
23
24
25
26
18
28
29
ММ-124Д
ММ-125Д
ММ-125Д
ММ 370
В138.42.00.020
В138.42.00.020-09
10
10
2
2
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
7
8
8
8
8
8
9
9
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В138.42.00.020 | В***0 | Рукав | |
| В138.42.00.020-09 | В***9 | Рукав | |
| ММ 370 | М***0 | Датчик указателя давления | |
| ММ-124Д | М***Д | Датчик сигнализатор давления | |
| ММ-125Д | М***Д | Выключатель пневмо-электрический | |
| 1 | Т***8 | Переходник | |
| 2 | Д***1 | Штуцер | |
| 3 | Д***9 | Прокладка | |
| 4 | Б***) | Болт М8-6gх20.58.019 (S13) | |
| 5 | Ш***9 | Шайба 8.65Г.019 | |
| 6 | 0***1 | Прокладка | |
| 7 | В***8 | Рукав | |
| 8 | 0***3 | Штуцер | |
| 9 | 1***0 | Клапан двухмагистральный | |
| 10 | Д***4 | Пробка коническая | |
| 11 | В***7 | Рукав | |
| 12 | В***6 | Рукав | |
| 13 | В***1 | Рукав | |
| 14 | В***5 | Рукав | |
| 15 | Д***0 | Пневмораспределитель | |
| 16 | Т***7 | Ниппель | |
| 17 | В***4 | Рукав | |
| 18 | 0***7 | Пробка | |
| 19 | Д***1 | Штуцер | |
| 20 | Ш***9 | Шайба С10.02.019 | |
| 21 | Б***) | Болт М10-6gх30.58.019 (S16) | |
| 22 | 1***8 | Кран тормозной двухсекционный | |
| 23 | В***3 | Рукав | |
| 24 | 0***1 | Пробка | |
| 25 | Г***) | Гайка М10-6Н.5.019 (S16) | |
| 26 | Ш***9 | Шайба 10.65Г.019 | |
| 27 | В***2 | Рукав | |
| 28 | 2***Б | Краник проходной 220 1С 28-Б | |
| 29 | Д***2 | Штуцер |
