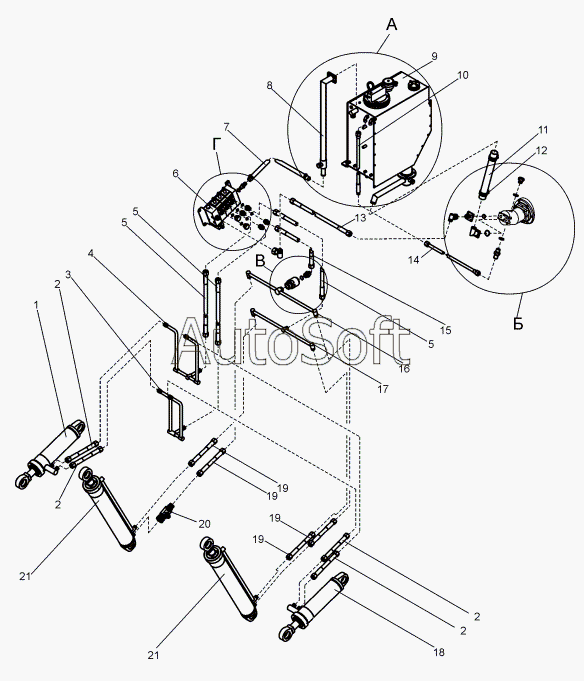

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Гидрооборудование погрузчика (В138.43.00.000-02)
1
2
2
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Гидроцилиндр | |
| 2 | Р***1 | Рукав высокого давления РВД 20 .12 9.850.0,24.11/ 11.М33х2/М33х2-У1 | |
| 3 | В***0 | Труба внутренняя | |
| 4 | В***0 | Труба внешняя | |
| 5 | Р***1 | Рукав высокого давления РВД 20.129.1350.0,24.11/ 11.М33х2/М33х2-У1 | |
| 6 | Р***2 | Гидрораспределитель РСР 25.25-20-3х01-30.02 | |
| 7 | В***1 | Рукав | |
| 8 | В***0 | Труба сливная | |
| 9 | В***1 | Бак масляный | |
| 10 | В***0 | Труба | |
| 11 | В***6 | Рукав | |
| 12 | Х***2 | Хомут винтовой Н-32 | |
| 13 | Р***2 | Рукав высокого давления РВД 25.110.1100.0,3 .12 / 12.М42х2/М42х2-У1 | |
| 14 | В***1 | Трубка дренажная | |
| 15 | Р***1 | Рукав высокого давления РВД 20 .129.1250.0,24 .11/ 11.М33х2/М33х2-У1 | |
| 16 | В***0 | Труба | |
| 17 | В***0 | Труба | |
| 18 | В***1 | Гидроцилиндр | |
| 19 | Р***1 | Рукав высокого давления РВД 20 .12 9.950.0,24.11 / 11.М33х2/М33х2-У1 | |
| 20 | В***0 | Тройник | |
| 21 | В***0 | Гидроцилиндр |
