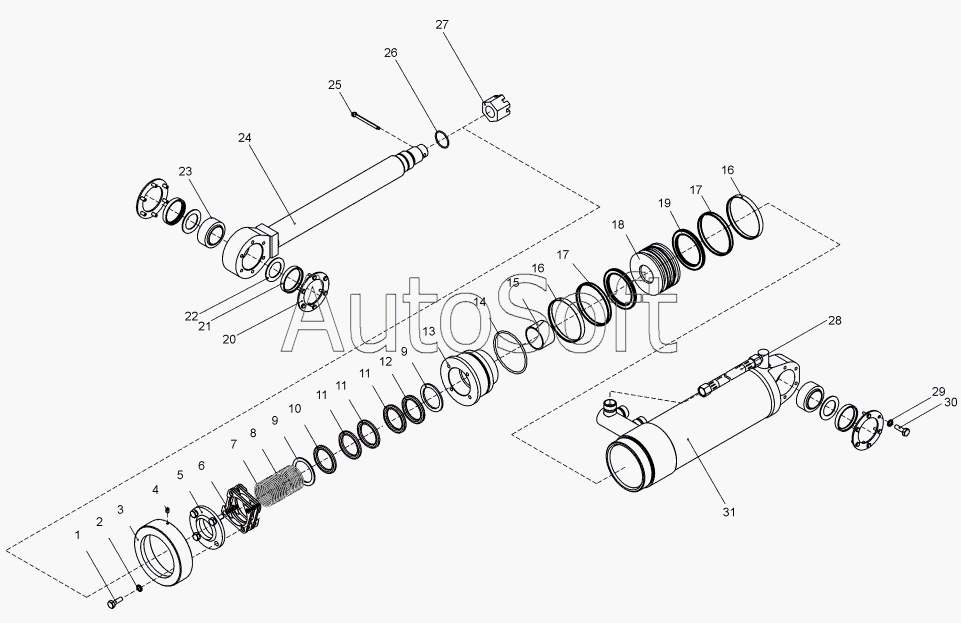

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Гидроцилиндр (В138.43.03.000)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Болт | |
| 2 | Ш***9 | Шайба 12.65Г.019 | |
| 3 | Д***3 | Гайка | |
| 4 | В***9 | Винт М8-6gх16.22Н.019 | |
| 5 | Д***1 | Скребок | |
| 6 | Д***8 | Прокладка | |
| 7 | Д***7 | Чистик | |
| 8 | Д***6 | Чистик | |
| 9 | Д***4 | Шайба | |
| 10 | Д***7 | Кольцо нажимное | |
| 10 | К***2 | Кольцо нажимное ГОСТ 22704-77 | |
| 11 | М***2 | Манжета М60х80-2 | |
| 12 | Д***6 | Кольцо опорное | |
| 12 | К***2 | Кольцо опорное КО 60х80-2 | |
| 13 | Д***2 | Крышка | |
| 14 | 1***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 15 | Д***7 | Втулка | |
| 16 | Е***0 | Кольцо опорно-направляющее поршневое Е21-125-15-3,0 | |
| 17 | Е***1 | Кольцо уплотняющее поршневое Е11-125-1 | |
| 18 | B***7 | Поршень | |
| 19 | 0***5 | Кольцо резиновое 02-125 | |
| 20 | Т***4 | Крышка | |
| 21 | Т***3 | Кольцо | |
| 22 | Т***2 | Кольцо | |
| 23 | Ш***К | Подшипник ШСЛ60К | |
| 24 | В***1 | Шток | |
| 25 | Ш***9 | Шплинт 8х80.019 | |
| 26 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 27 | 0***3 | Гайка | |
| 28 | Р***1 | Рукав РВД 20.129.850.0,24. 11/11.M33x2/M33x2-У1 | |
| 29 | Ш***9 | Шайба 8.65Г.019 | |
| 30 | Б***) | Болт М8 -6gх2 0 .5 8 .019 (S13 ) | |
| 31 | В***0 | Цилиндр |
