Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Оборудование погрузочное (В138.25.00.000)
1
1
1
1
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
19
20
20
21
21
22
23
23
24
25
26
27
27
28
28
28
29
30
31
32
В138.43.03.000
В138.43.01.000

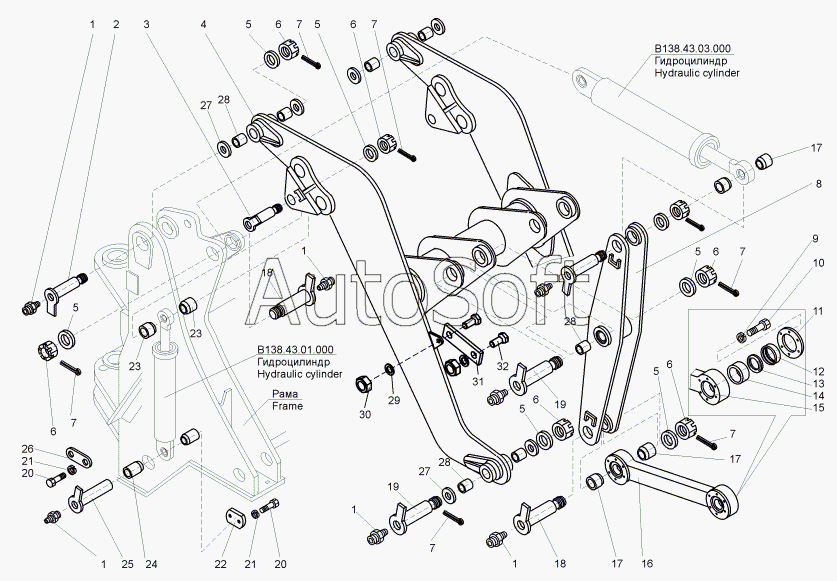

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В138.43.01.000 | В***0 | Гидроцилиндр | |
| В138.43.03.000 | В***0 | Гидроцилиндр | |
| 1 | М***6 | Масленка 1.2.Ц6 | |
| 2 | В***0 | Ось | |
| 3 | Д***1 | Ось | |
| 4 | В***0 | Стрела | |
| 5 | 0***1 | Шайба | |
| 6 | 0***2 | Гайка | |
| 7 | Ш***9 | Шплинт 8,0х80.019 | |
| 8 | В***0 | Коромысло | |
| 9 | Ш***9 | Шайба 8.65Г.019 | |
| 10 | Б***) | Болт М8-6gх16.58.019 (S12) | |
| 11 | Т***4 | Крышка | |
| 12 | Т***3 | Кольцо | |
| 13 | Т***2 | Кольцо | |
| 14 | Ш***К | Подшипник ШСЛ 60К | |
| 15 | В***1 | Тяга | |
| 16 | В***0 | Тяга | |
| 17 | Д***2 | Втулка | |
| 18 | Д***2 | Ось | |
| 19 | В***0 | Ось | |
| 20 | Б***) | Болт М10-6gх25.58.019 (S18) | |
| 21 | Ш***9 | Шайба 10.65Г.019 | |
| 22 | В***1 | Серьга | |
| 23 | Д***1 | Втулка | |
| 24 | Д***5 | Втулка | |
| 25 | В***0 | Ось | |
| 26 | Д***7 | Серьга | |
| 27 | 0***1 | Прокладка | |
| 28 | В***4 | Втулка | |
| 29 | Ш***9 | Шайба С20.02.019 | |
| 30 | Г***) | Гайка М20-6Н.5 (S30) | |
| 31 | В***3 | Тяга | |
| 32 | Б***) | Болт М20-6gх55.58.019 (S30) |
