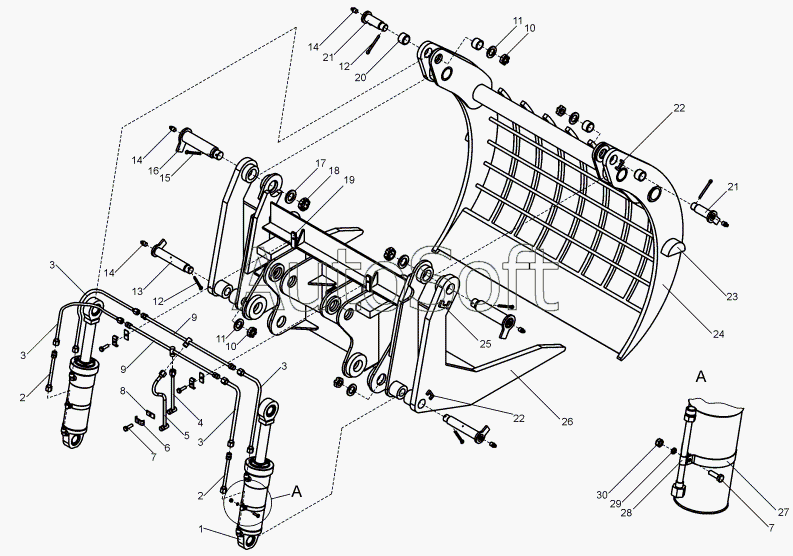

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Захват челюстной (В138.84.00.000)
1
2
2
3
3
3
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Гидроцилиндр | |
| 2 | B***0 | Труба | |
| 3 | ***1 | Рукав РВД16.90.450.0,2.11/11.М27х1,5/М27х1,5-У1 | |
| 4 | B***0 | Труба | |
| 5 | B***0 | Труба | |
| 6 | Д***3 | Хомут | |
| 7 | Б***) | Болт M10-6gx35.58.019(S16) | |
| 8 | Д***4 | Прокладка | |
| 9 | B***0 | Труба | |
| 10 | 0***1 | Гайка прорезная | |
| 11 | 0***2 | Шайба | |
| 12 | Ш***9 | Шплинт 8х71.019 | |
| 13 | T***3 | Ось | |
| 14 | М***6 | Масленка 1.2.Ц6 | |
| 15 | Ш***9 | Шплинт 8х80.019 | |
| 16 | В***0 | Ось | |
| 17 | 0***1 | Шайба | |
| 18 | 0***2 | Гайка | |
| 19 | В***1 | Планка | |
| 20 | T***2 | Втулка | |
| 21 | T***2 | Ось | |
| 22 | T***9 | Скоба | |
| 23 | В***3 | Упор | |
| 24 | В***0 | Захват | |
| 25 | Д***6 | Скоба | |
| 26 | В***0 | Челюсть | |
| 27 | 0***4 | Хомут | |
| 28 | Д***2 | Хомут | |
| 29 | Ш***9 | Шайба 10.65Г.019 | |
| 30 | Г***) | Гайка М10-6Н.5.019(S16) |
