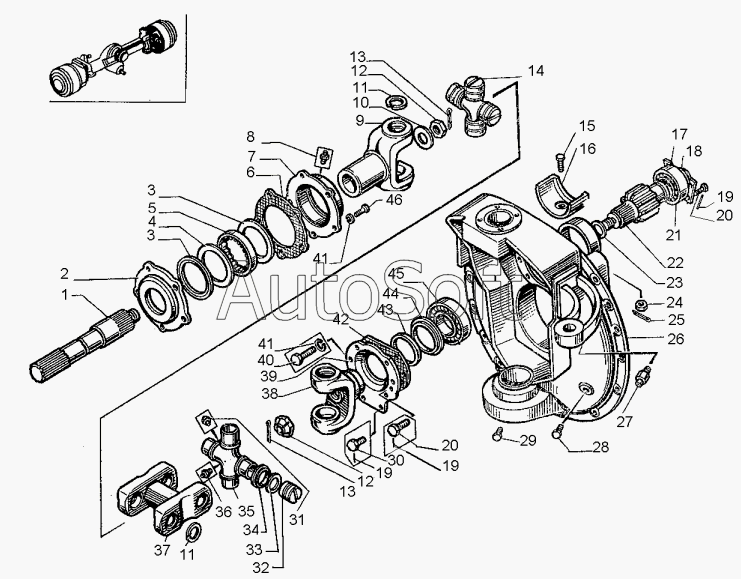

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Полуось | |
| 2 | Д***0 | Корпус подшипника | |
| 3 | 1***2 | Манжета | |
| 4 | Д***3 | Шайба | |
| 5 | 2***7 | Подшипник | |
| 6 | Д***8 | Прокладка | |
| 7 | Д***9 | Крышка подшипника | |
| 8 | 1***3 | Масленка | |
| 9 | Д***5 | Вилка | |
| 10 | Д***7 | Шайба | |
| 11 | Д***9 | Кольцо пружинное | |
| 12 | Д***5 | Гайка | |
| 13 | 6***7 | Шплинт | |
| 14 | 2***А | Крестовина карданного вала | |
| 15 | Д***5 | Болт | |
| 16 | Д***2 | Вкладыш | |
| 17 | 0***2 | Шайба | |
| 18 | С***0 | Кольцо | |
| 19 | 2***2 | Проволока | |
| 20 | Д***2 | Болт | |
| 21 | 3***1 | Подшипник | |
| 22 | Д***3 | Шестерня | |
| 23 | 0***3 | Кольцо | |
| 24 | М***9 | Гайка | |
| 25 | 3***7 | Шплинт | |
| 26 | Д***9 | Поворотный кронштейн колеса правый | |
| 27 | Д***3 | Сапун | |
| 28 | 0***1 | Пробка | |
| 29 | Д***0 | Пробка коническая | |
| 30 | Д***3 | Болт | |
| 31 | 2***8 | Масленка | |
| 32 | 2***3 | Подшипник | |
| 33 | 2***5 | Кольцо упорное | |
| 34 | 2***7 | Кольцо торцевое защитное | |
| 35 | 2***А | Крестовина карданного вала | |
| 36 | 3***П | Клапан предохранительный кардана в сборе | |
| 37 | Д***5 | Звено промежуточное | |
| 38 | Д***3 | Вилка в сборе | |
| 39 | Д***9 | Крышка | |
| 40 | М***8 | Болт | |
| 41 | 1***2 | Шайба | |
| 42 | Д***9 | Прокладка | |
| 43 | 1***2 | Манжета | |
| 44 | Д***1 | Шайба | |
| 45 | 2***8 | Подшипник | |
| 46 | М***6 | Болт |
