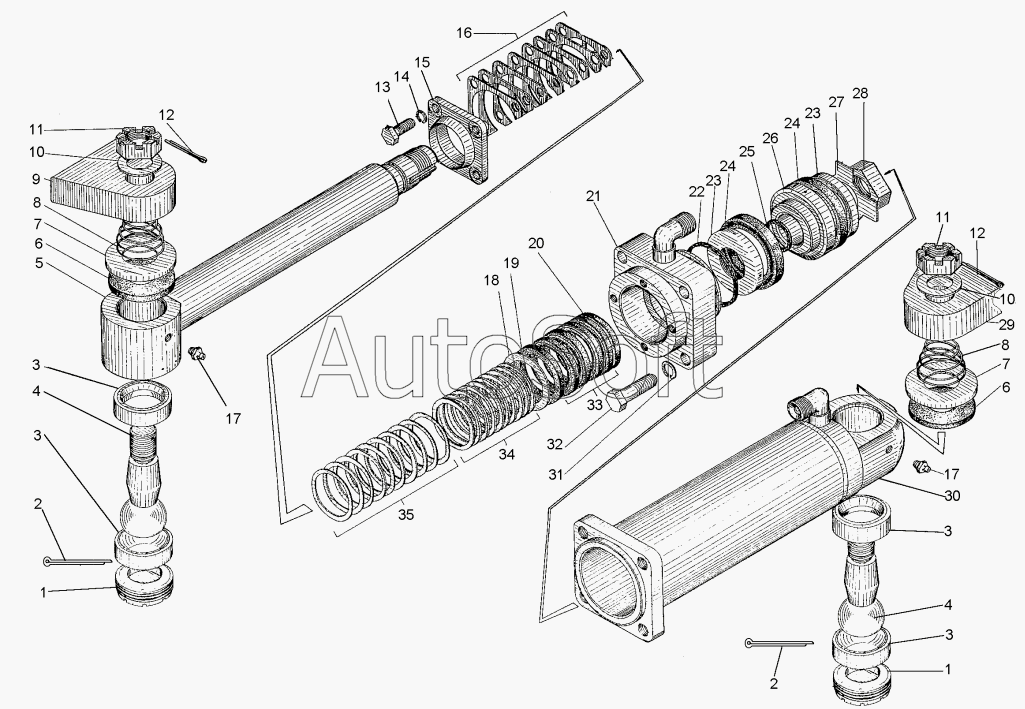

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Цилиндр гидравлического усилителя руля (Д395Б.43.670)
27
19
20
21
22
23
23
24
24
25
26
18
28
29
30
31
32
33
34
35
10
10
2
2
3
3
3
3
4
4
5
6
6
7
7
8
8
9
1
1
11
11
12
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***3 | Гайка специальная | |
| 2 | Д***7 | Шплинт | |
| 3 | Д***4 | Сухарь | |
| 4 | Д***1 | Палец шаровой | |
| 5 | Д***0 | Шток в сборе | |
| 6 | Д***2 | Кольцо уплотнительное | |
| 7 | Д***6 | Корпус | |
| 8 | Д***8 | Пружина | |
| 9 | Д***3 | Кронштейн | |
| 10 | С***1 | Шайба | |
| 11 | М***8 | Гайка | |
| 12 | Ш***7 | Шплинт | |
| 13 | 0***3 | Болт | |
| 14 | 1***2 | Шайба | |
| 15 | Д***9 | Скребок | |
| 16 | Д***8 | Прокладка | |
| 17 | 1***3 | Масленка | |
| 18 | Д***4 | Шайба | |
| 19 | Д***6 | Кольцо опорное | |
| 20 | Д***7 | Кольцо нажимное | |
| 21 | Д***2 | Крышка | |
| 22 | 0***3 | Кольцо | |
| 23 | 1***6 | Манжета | |
| 24 | Д***6 | Кольцо | |
| 25 | 0***3 | Кольцо | |
| 26 | Д***3 | Поршень | |
| 27 | Д***2 | Шайба стопорная | |
| 28 | Д***1 | Гайка | |
| 29 | Д***2 | Кронштейн | |
| 30 | Д***0 | Корпус цилиндра | |
| 31 | 1***2 | Шайба | |
| 32 | М***6 | Болт | |
| 33 | М***4 | Манжета | |
| 34 | Д***6 | Чистик | |
| 35 | Д***7 | Чистик |
