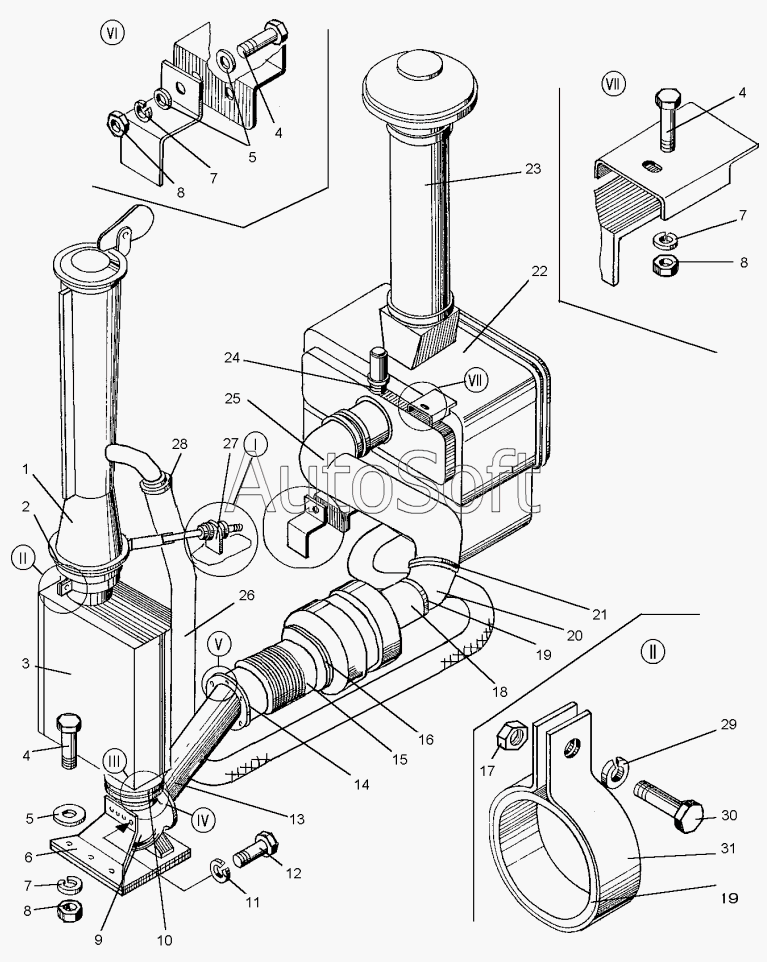

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Система всасывания и выхлопа (ДЗ-98В.32.00.000-07)
16
31
30
29
28
27
26
25
24
23
22
21
20
19
19
18
17
1
15
14
13
12
11
10
9
8
8
8
7
7
7
6
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Эжектор | |
| 2 | 0***4 | Хомут | |
| 3 | Д***0 | Глушитель | |
| 4 | М***8 | Болт | |
| 5 | С***1 | Шайба | |
| 6 | Д***2 | Кронштейн | |
| 7 | 1***9 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 8 | М***5 | Гайка | |
| 9 | Д***1 | Переходник | |
| 10 | Д***7 | Прокладка | |
| 11 | 8***2 | Шайба | |
| 12 | М***8 | Болт | |
| 13 | Д***1 | Труба | |
| 14 | Д***9 | Прокладка | |
| 15 | Д***0 | Компенсатор | |
| 16 | Д***8 | Прокладка | |
| 17 | М***5 | Гайка | |
| 18 | Д***0 | Труба | |
| 19 | Д***9 | Прокладка | |
| 20 | 7***2 | Переходник | |
| 21 | Х***3 | Хомут | |
| 22 | Д***0 | Воздухоочиститель | |
| 23 | Д***0 | Воздухозаборная труба | |
| 24 | И***0 | Индикатор засоренности воздуха | |
| 25 | Р***5 | Рукав | |
| 26 | Д***4 | Рукав 50х61,5-15 | |
| 27 | Д***3 | Стойка | |
| 28 | Д***2 | Хомут | |
| 29 | 1***2 | Шайба | |
| 30 | М***8 | Болт | |
| 31 | 0***7 | Хомут |
