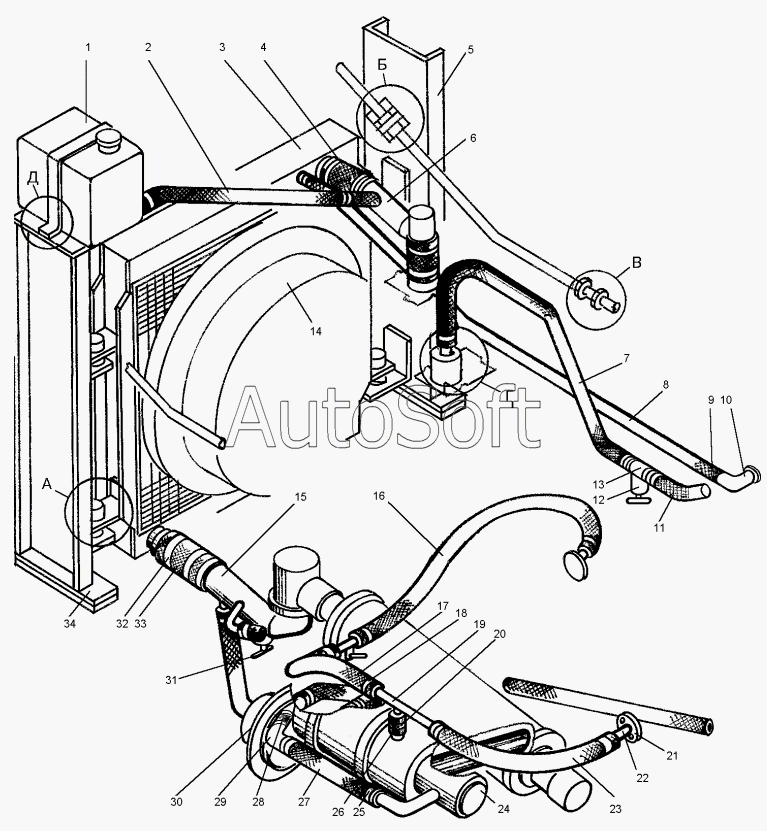

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Система охлаждения и разогрева двигателя (ДЗ-98В.33.00.000-05)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бачок расширительный | |
| 2 | Д***3 | Рукав 32х42-10 | |
| 3 | Д***0 | Радиатор | |
| 4 | Д***5 | Рукав | |
| 5 | Д***0 | Стойка правая | |
| 6 | Д***0 | Тройник | |
| 7 | Д***3 | Рукав 16х25-10 | |
| 8 | Д***2 | Рукав 10х18,5-10 | |
| 9 | Д***9 | Трубка | |
| 10 | Д***1 | Угольник | |
| 11 | Д***4 | Рукав 16х25-10 | |
| 12 | 2***Б | Краник проходной | |
| 13 | Д***0 | Тройник | |
| 14 | Д***0 | Диффузор | |
| 15 | Д***0 | Труба | |
| 16 | Д***8 | Рукав 25х39-10 | |
| 17 | Д***7 | Рукав 25х39-10 | |
| 18 | Д***3 | Хомут | |
| 19 | Д***0 | Тройник | |
| 20 | Д***0 | Хомут | |
| 21 | Д***2 | Прокладка | |
| 22 | Д***0 | Труба | |
| 23 | Д***6 | Рукав 25х39-10 | |
| 24 | П***6 | Предпусковой жидкостный подогреватель | |
| 25 | Д***9 | Рукав 32х42-10 | |
| 26 | Д***1 | Хомут | |
| 27 | Д***4 | Рукав | |
| 28 | Д***2 | Шланг | |
| 29 | Д***0 | Труба воздушная | |
| 30 | П***З | Нагнетатель | |
| 31 | 2***Б | Краник проходной | |
| 32 | Д***6 | Рукав 70х82,5-10 | |
| 33 | Д***0 | Хомут | |
| 34 | Д***0 | Стойка левая |
