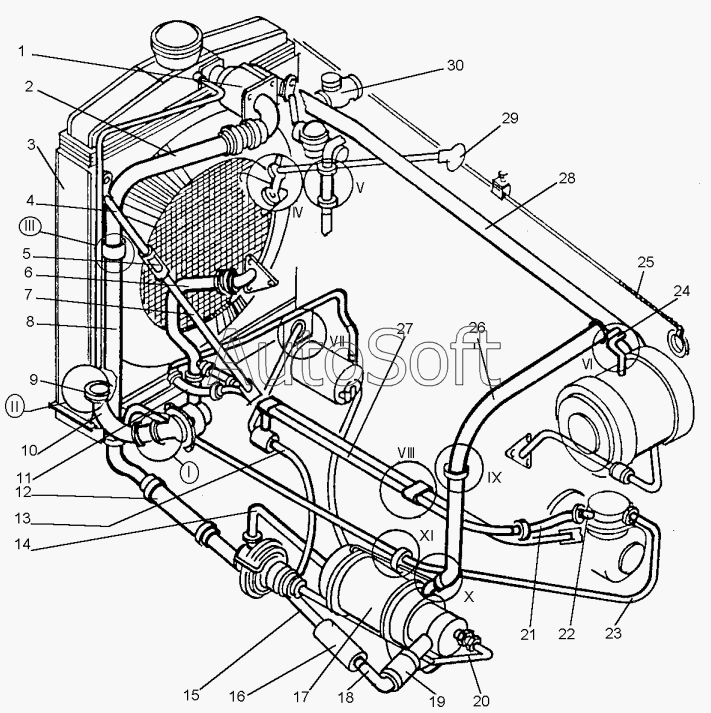

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Система охлаждения и разогрева двигателя (ДЗ-98В3.33.00.000)
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Термостат | |
| 2 | Д***8 | Труба сливная | |
| 3 | Д***0 | Радиатор со шторкой | |
| 4 | Д***2 | Тяга в сборе | |
| 5 | Д***6 | Шланг | |
| 6 | Д***8 | Труба в сборе | |
| 7 | Д***4 | Шланг | |
| 8 | Д***3 | Тяга в сборе | |
| 9 | Д***3 | Прокладка | |
| 10 | Д***0 | Труба от радиатора к насосу | |
| 11 | Д***2 | Шланг | |
| 12 | Д***5 | Шланг | |
| 13 | Д***0 | Трубопровод | |
| 14 | Д***3 | Шланг | |
| 15 | Д***5 | Патрубок | |
| 16 | Д***9 | Шланг воздушный | |
| 17 | Д***0 | Котел | |
| 18 | Д***7 | Колено | |
| 19 | Д***7 | Шланг | |
| 20 | Д***0 | Трубка подачи топлива | |
| 21 | Д***5 | Шланг | |
| 22 | Д***9 | Трубка в сборе | |
| 23 | Д***0 | Трубка в сборе | |
| 24 | Д***9 | Шланг | |
| 25 | Д***0 | Цепочка | |
| 26 | Д***2 | Шланг | |
| 27 | Д***0 | Трубопровод | |
| 28 | Д***0 | Трубопровод | |
| 29 | Д***7 | Рукоятка | |
| 30 | 2***4 | Кран муфтовый |
