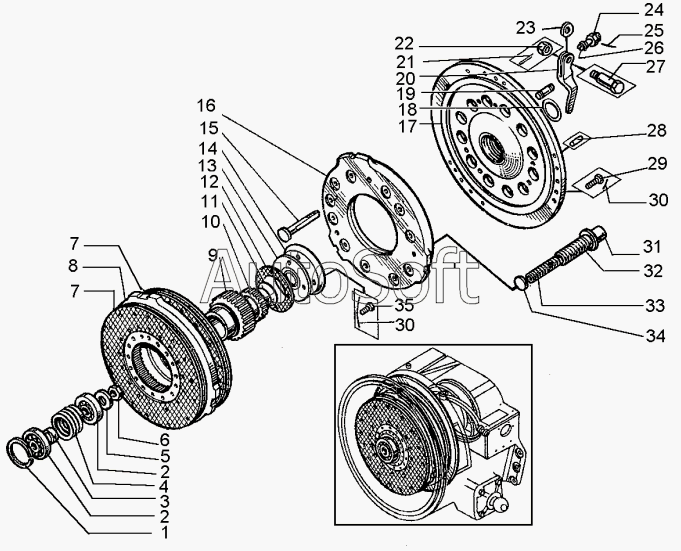

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1 (2010). Муфта сцепления (ДЗ-98.10.02.000-1)
27
19
20
21
22
23
24
25
26
18
28
29
30
30
31
32
33
34
35
10
2
2
3
4
5
6
7
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Кольцо пружинное | |
| 2 | 1***9 | Подшипник | |
| 3 | 1***2 | Втулка | |
| 4 | 3***2 | Лружина | |
| 5 | 3***0 | Шайба стопорная | |
| 6 | 7***2 | Гайка | |
| 7 | 1***5 | Диск ведомый | |
| 8 | 1***4 | Диск ведущий | |
| 9 | 1***4 | Барабан зубчатый | |
| 10 | 1***8 | Муфта карданного вала | |
| 11 | 4***2 | Кольцо уплотнительное | |
| 12 | 7***2 | Прокладка | |
| 13 | 1***4 | Крышка | |
| 14 | 1***5 | Отражатель | |
| 15 | 1***8 | Болт | |
| 16 | 1***5 | Диск нажимной | |
| 17 | 1***2 | Фланец | |
| 18 | 7***2 | Кольцо | |
| 19 | Д***2 | Палец | |
| 20 | 1***2 | Рычаг | |
| 21 | 3***7 | Шплинт | |
| 22 | 3***7 | Гайка | |
| 23 | 1***9 | Ролик | |
| 24 | 1***6 | Гайка | |
| 25 | К***2 | Проволока I=0.15м | |
| 26 | 1***7 | Призма | |
| 27 | 1***9 | Палец | |
| 28 | 0***3 | Штифт | |
| 29 | 3***6 | Болт | |
| 30 | К***2 | Проволока I=18 м | |
| 31 | 1***8 | Стакан | |
| 32 | 3***0 | Пружина | |
| 33 | 3***1 | Пружина | |
| 34 | 4***6 | Прокладка | |
| 35 | 3***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
