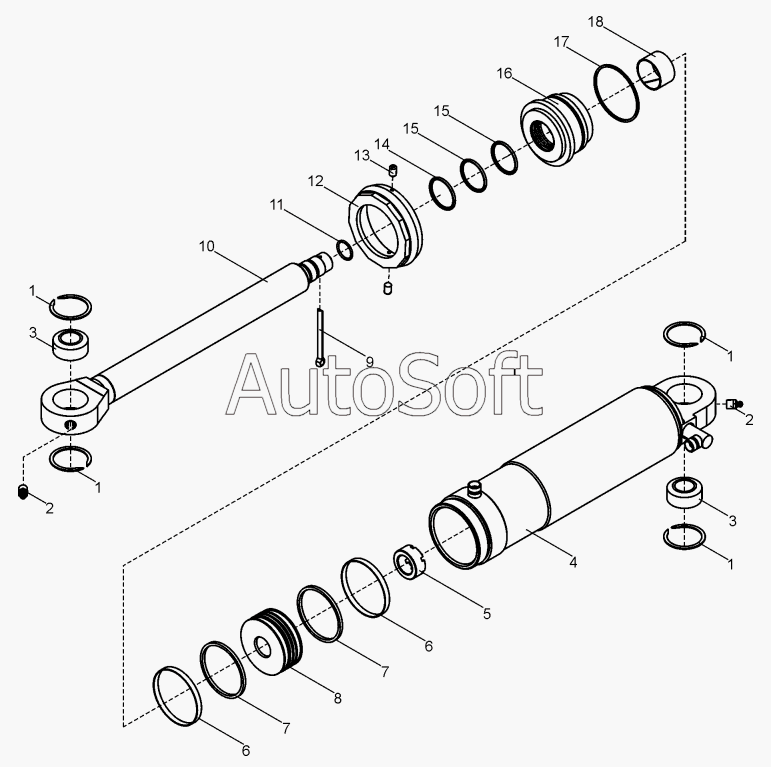

Каталог запасных частей к технике: ЧСДМ В-140 (2010). Гидроцилиндр (B140.43.02.000)
10
18
17
16
15
15
14
13
12
11
1
1
1
1
9
8
8
7
7
6
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Кольцо А90 | |
| 2 | Г***4 | Масленка | |
| 3 | Ш***К | Подшипник ШСЛ60К | |
| 4 | В***0 | Цилиндр | |
| 5 | Д***2 | Гайка | |
| 6 | Е***3 | Уплотнение | |
| 7 | Е***1 | Уплотнение | |
| 8 | Т***6 | Поршень | |
| 9 | Ш***9 | Шплинт | |
| 10 | В***0 | Шток | |
| 11 | Г***3 | Кольцо | |
| 12 | Б***3 | Гайка | |
| 13 | Г***3 | Винт М8-6gх16.22Н.019 | |
| 14 | Е***5 | Грязесъёмник Е50-А-80-5 | |
| 15 | Е***5 | Уплотнение Е06-80-5 | |
| 16 | В***4 | Крышка | |
| 17 | Г***3 | Кольцо | |
| 18 | П***1 | Втулка |
