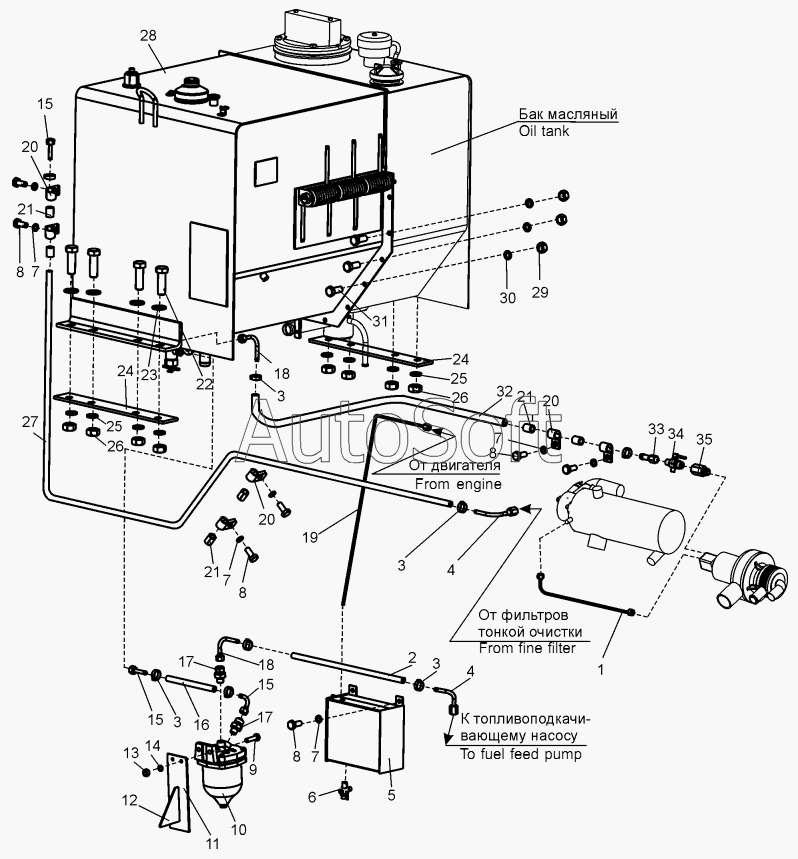

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Система топливная (А121.31.00.000-01)
1
2
3
3
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
15
15
16
17
17
18
18
19
20
20
20
21
21
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Трубка подачи топлива | |
| 2 | А***1 | Рукав | |
| 3 | Х***6 | Хомут винтовой | |
| 4 | А***0 | Трубка | |
| 5 | Д***0 | Бачок | |
| 6 | 3***А | Краник сливной | |
| 7 | Г***0 | Шайба | |
| 8 | Г***0 | Болт | |
| 9 | Г***0 | Болт | |
| 10 | 2***Б | Фильтр грубой очистки топлива | |
| 11 | А***3 | Стойка | |
| 12 | 0***3 | Косынка | |
| 13 | Г***0 | Гайка | |
| 14 | Г***0 | Шайба | |
| 15 | Д***9 | Трубка | |
| 16 | А***1 | Рукав | |
| 17 | Д***8 | Ниппель | |
| 18 | Д***0 | Трубка | |
| 19 | Д***0 | Трубка слива | |
| 20 | 0***1 | Хомут | |
| 21 | Д***8 | Прокладка | |
| 22 | Г***0 | Болт | |
| 23 | Г***8 | Шайба | |
| 24 | А***2 | Прокладка | |
| 25 | Г***0 | Шайба | |
| 26 | Г***0 | Гайка | |
| 27 | А***3 | Рукав | |
| 28 | А***1 | Бак топливный | |
| 29 | Г***0 | Гайка | |
| 30 | Г***0 | Шайба | |
| 31 | Г***0 | Болт | |
| 32 | А***2 | Рукав | |
| 33 | Д***2 | Штуцер | |
| 34 | 2***Б | Краник проходной | |
| 35 | А***9 | Штуцер |
