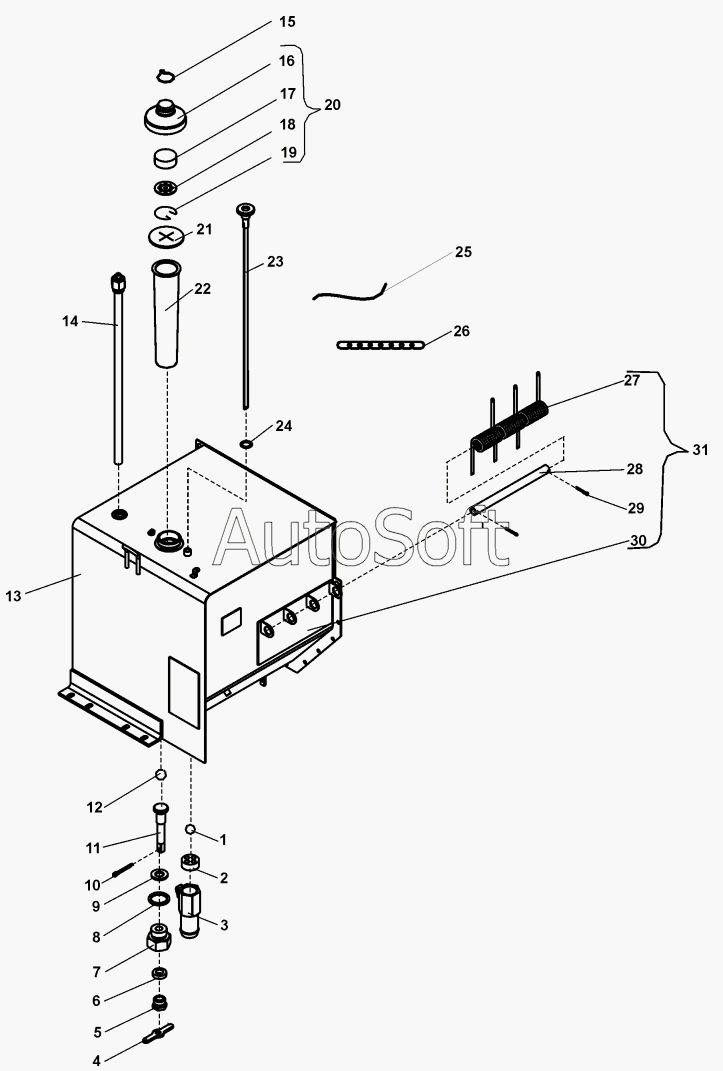

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Бак топливный (А121.31.02.000-01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***1 | Шарик | |
| 2 | Д***5 | Шайба специальная | |
| 3 | Т***0 | Ниппель | |
| 4 | Д***3 | Ручка краника | |
| 5 | Д***2 | Штуцер | |
| 6 | Д***5 | Набивка | |
| 7 | Д***0 | Штуцер | |
| 8 | Д***3 | Прокладка | |
| 9 | Д***4 | Прокладка | |
| 10 | Г***9 | Шплинт | |
| 11 | Д***1 | Упор | |
| 12 | Г***1 | Шарик | |
| 13 | А***1 | Бак топливный | |
| 14 | И***1 | Измеритель уровня топлива | |
| 15 | Д***7 | Кольцо | |
| 16 | Д***5 | Пробка | |
| 17 | Д***9 | Фильтр | |
| 18 | Д***8 | Шайба | |
| 19 | Д***2 | Кольцо | |
| 20 | Д***5 | Пробка в сборе | |
| 21 | Т***3 | Прокладка | |
| 22 | Д***0 | Сетка | |
| 23 | А***0 | Линейка топливомерная | |
| 24 | Д***2 | Прокладка | |
| 25 | Г***4 | Проволока | |
| 26 | Ц***1 | Цепь сварная | |
| 27 | А***6 | Пружина | |
| 28 | А***5 | Труба | |
| 29 | Г***9 | Шплинт | |
| 30 | А***0 | Кронштейн | |
| 31 | А***0 | Кронштейн |
