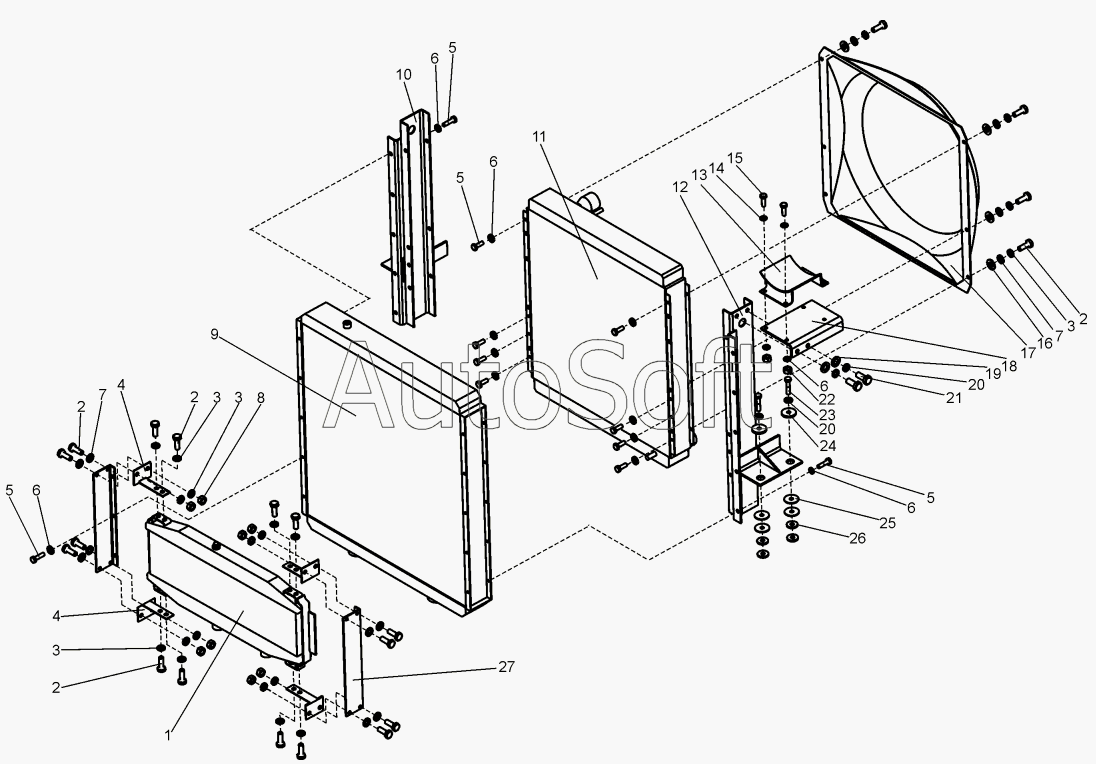

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Блок радиаторов (В160.33.02.000)
14
27
26
25
24
23
22
21
20
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
6
6
6
6
6
5
5
5
5
4
4
3
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Радиатор масляный 50.09-151-03 | |
| 2 | Г***0 | Болт | |
| 3 | В***3 | Шайба 10.65Г.019 | |
| 4 | К***н | Кронштейн | |
| 5 | Г***0 | Болт | |
| 6 | Г***0 | Шайба | |
| 7 | Г***8 | Шайба | |
| 8 | Г***0 | Гайка | |
| 9 | Р***7 | Радиатор масляный | |
| 10 | В***0 | Опора левая | |
| 11 | 5***0 | Радиатор водяной | |
| 12 | В***0 | Опора правая | |
| 13 | Д***0 | Кронштейн | |
| 14 | Г***8 | Шайба | |
| 15 | Г***0 | Болт | |
| 16 | 0***6 | Шайба | |
| 17 | П***5 | Кожух вентилятора | |
| 18 | Д***8 | Кронштейн | |
| 19 | Г***8 | Шайба | |
| 20 | Г***0 | Шайба | |
| 21 | Г***0 | Болт | |
| 22 | Г***0 | Гайка | |
| 23 | Г***0 | Болт | |
| 24 | 0***1 | Шайба | |
| 25 | 0***9 | Шайба | |
| 26 | А***5 | Кольцо | |
| 27 | В***4 | Уголок |
