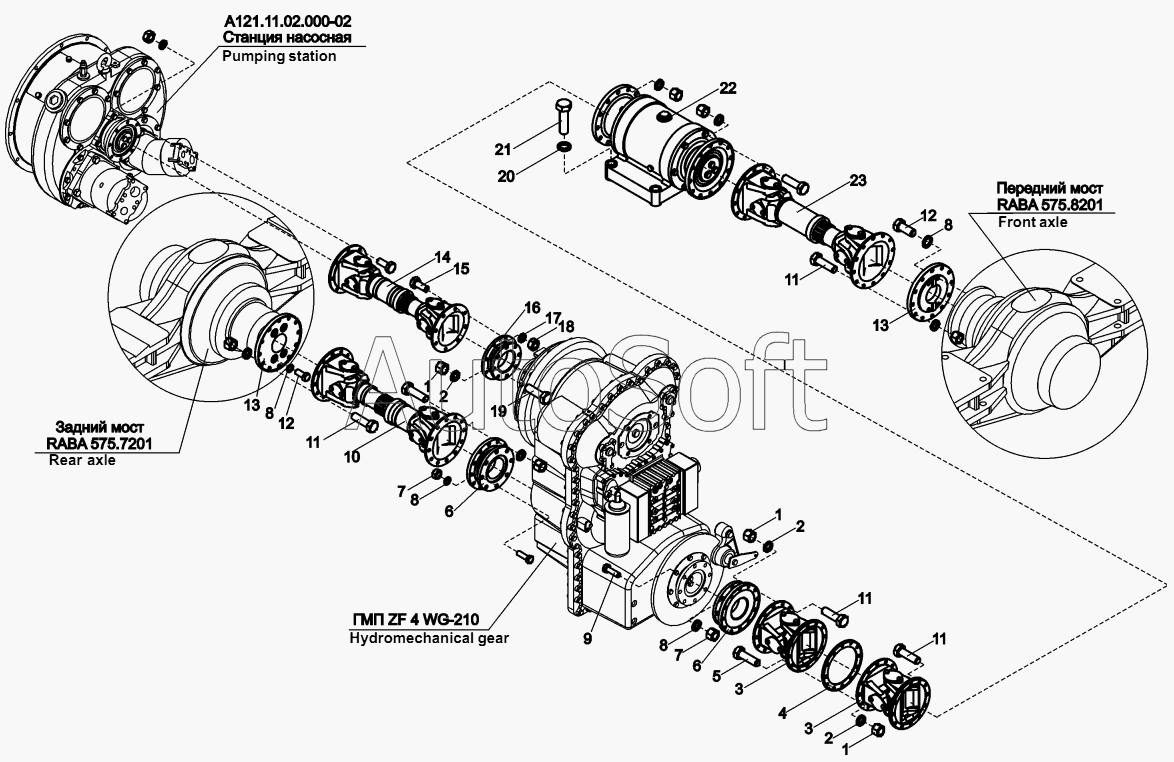

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Передача карданная (B160.16.00.000)
14
А121.11.02.000-02
RABA 575.8201
RABA 575.7201
23
22
21
20
19
18
17
16
15
1
1
1
13
13
12
12
11
11
11
11
10
9
8
8
8
8
7
7
6
6
5
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| RABA 575.7201 | R***1 | Задний мост | |
| RABA 575.8201 | R***1 | Передний мост | |
| А121.11.02.000-02 | А***2 | Станция насосная | |
| 1 | 0***9 | Гайка | |
| 2 | Г***0 | Шайба | |
| 3 | 5***3 | Шарнир карданный | |
| 4 | В***3 | Кольцо проставочное | |
| 5 | В***1 | Болт карданный | |
| 6 | В***2 | Проставка | |
| 7 | 0***4 | Гайка | |
| 8 | Г***0 | Шайба | |
| 9 | В***5 | Болт карданный | |
| 10 | 5***3 | Вал карданный | |
| 11 | В***7 | Болт карданный | |
| 12 | В***6 | Болт карданный | |
| 13 | В***1 | Проставка | |
| 14 | В***0 | Карданный вал | |
| 15 | Д***6 | Болт карданный | |
| 16 | A***7 | Проставка | |
| 17 | Г***0 | Шайба | |
| 18 | Д***7 | Гайка | |
| 19 | A***8 | Болт карданный | |
| 20 | Г***0 | Шайба | |
| 21 | Т***4 | Болт | |
| 22 | В***0 | Опора промежуточная | |
| 23 | 7***2 | Вал карданный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
