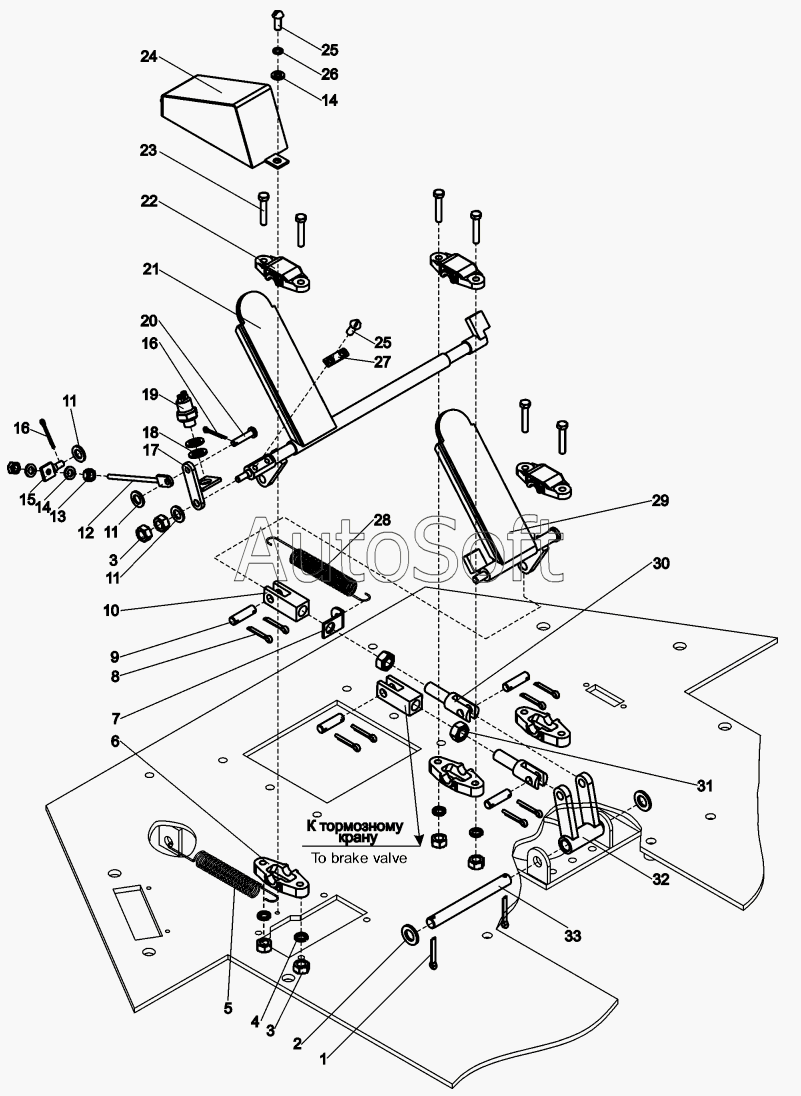

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Управление колесными тормозами (В160.13.03.000)
26
18
19
20
21
22
23
24
25
25
17
27
28
29
30
31
32
33
1
16
16
15
14
14
13
12
11
11
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Шплинт | |
| 2 | Г***8 | Шайба | |
| 3 | Г***0 | Гайка | |
| 4 | Г***0 | Шайба | |
| 5 | 0***2 | Пружина | |
| 6 | Д***7 | Корпус | |
| 7 | A***3 | Кронштейн | |
| 8 | Г***9 | Шплинт | |
| 9 | Д***8 | Палец | |
| 10 | A***2 | Головка | |
| 11 | Г***8 | Шайба | |
| 12 | B***0 | Тяга | |
| 13 | Г***0 | Гайка | |
| 14 | Г***8 | Шайба | |
| 15 | В***0 | Втулка | |
| 16 | Г***9 | Шплинт | |
| 17 | B***0 | Кронштейн | |
| 18 | 0***1 | Кольцо | |
| 19 | Т***6 | Выключатель ВК403А | |
| 20 | 0***1 | Палец | |
| 21 | В***0 | Педаль левая | |
| 22 | Д***8 | Крышка | |
| 23 | Г***0 | Болт | |
| 24 | B***0 | Кожух | |
| 25 | Г***0 | Винт | |
| 26 | Г***0 | Шайба | |
| 27 | В***5 | Накладка | |
| 28 | 0***3 | Пружина | |
| 29 | В***0 | Педаль правая | |
| 30 | A***1 | Тяга | |
| 31 | Г***0 | Гайка | |
| 32 | A***0 | Рычаг | |
| 33 | 0***3 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
