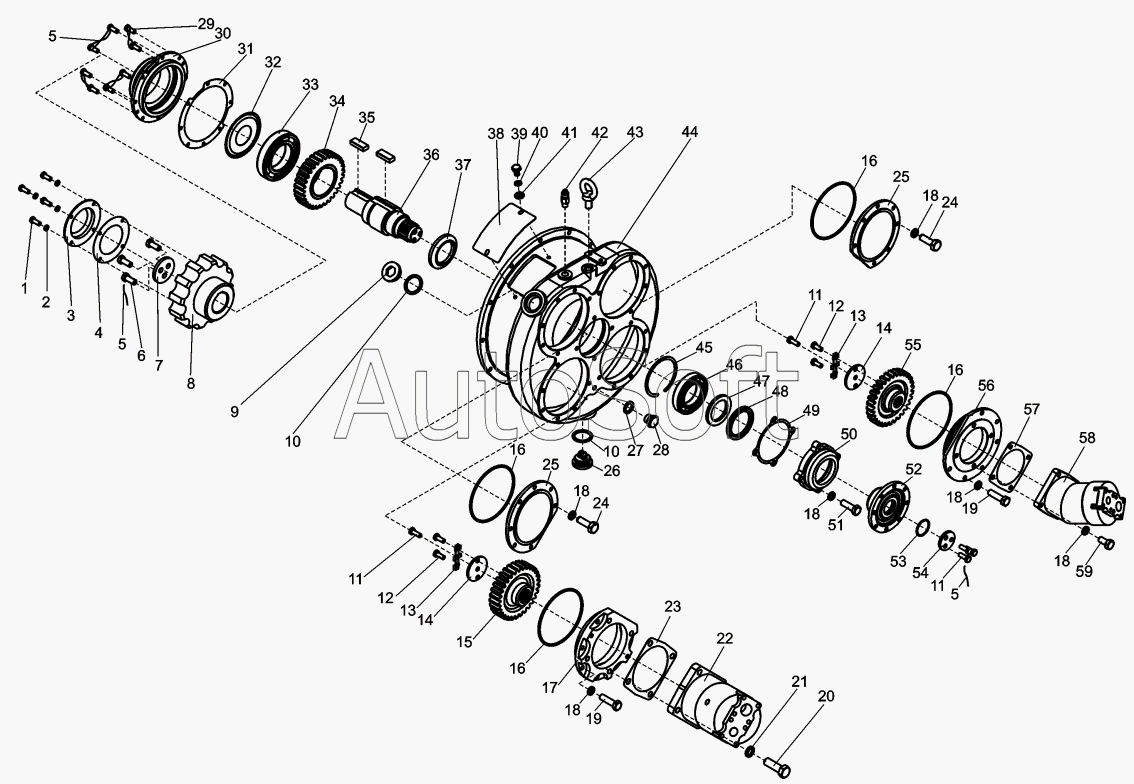

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Cтанция насосная (A121.11.02.000-02)
1
2
3
4
5
5
5
6
7
8
9
10
10
11
11
11
12
12
13
13
14
14
15
16
16
16
16
17
18
18
18
18
18
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Болт | |
| 2 | Г***0 | Шайба | |
| 3 | Д***1 | Крышка | |
| 4 | Д***2 | Прокладка | |
| 5 | Г***4 | Проволока | |
| 6 | Д***8 | Болт | |
| 7 | Д***3 | Шайба | |
| 8 | Д***2 | Полумуфта внутренняя | |
| 9 | Д***1 | Пробка | |
| 10 | 4***7 | Кольцо медноасбестовое | |
| 11 | 0***3 | Болт | |
| 12 | 0***6 | Болт | |
| 13 | Г***4 | Планка стопорная | |
| 14 | Г***3 | Шайба | |
| 15 | Г***4 | Шестерня | |
| 16 | К***2 | Кольцо | |
| 17 | Г***3 | Стакан | |
| 18 | Г***0 | Шайба | |
| 19 | Г***0 | Болт | |
| 20 | Г***0 | Болт | |
| 21 | Г***0 | Шайба | |
| 22 | 3***0 | Гидронасос аксиально-поршневой нерегулируемый 310.3.112.040 | |
| 23 | Д***9 | Прокладка | |
| 24 | Г***0 | Болт | |
| 25 | Г***5 | Крышка | |
| 26 | Д***0 | Пробка | |
| 27 | 0***6 | Прокладка | |
| 28 | 0***4 | Заглушка | |
| 29 | Д***3 | Болт специальный | |
| 30 | Д***1 | Крышка | |
| 31 | Д***9 | Прокладка | |
| 32 | Д***7 | Маслоотражатель | |
| 33 | 2***9 | Подшипник ГОСТ 8338-75 | |
| 34 | Г***3 | Шестерня | |
| 35 | Д***1 | Шпонка | |
| 36 | A***7 | Вал ведущий | |
| 37 | Г***4 | Кольцо | |
| 38 | A***3 | Крышка | |
| 39 | Г***0 | Болт | |
| 40 | Г***0 | Шайба | |
| 41 | Г***8 | Шайба | |
| 42 | Г***0 | Сапун | |
| 43 | 0***1 | Рым-болт | |
| 44 | Г***0 | Корпус | |
| 45 | Г***6 | Кольцо | |
| 46 | 2***6 | Подшипник 216 | |
| 47 | A***2 | Кольцо | |
| 48 | М***2 | Манжета | |
| 49 | Г***1 | Прокладка | |
| 50 | A***6 | Крышка | |
| 51 | Г***0 | Болт | |
| 52 | A***0 | Фланец | |
| 53 | К***2 | Кольцо | |
| 54 | Д***6 | Шайба | |
| 55 | Г***4 | Шестерня | |
| 56 | Г***6 | Стакан | |
| 57 | Д***6 | Прокладка | |
| 58 | 3***0 | Гидронасос аксиально-поршневой нерегулируемый | |
| 59 | Г***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
