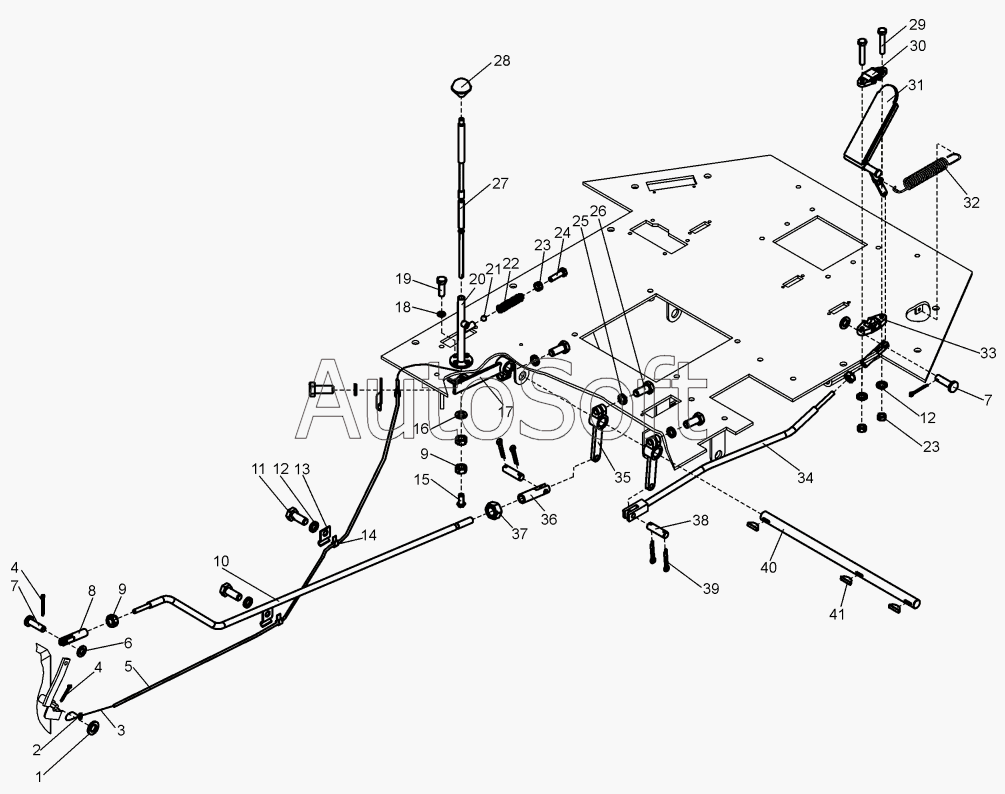

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Управление всережимным регулятором (В160.13.05.100)
32
22
23
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
4
5
6
7
7
8
9
9
10
1
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***8 | Шайба | |
| 2 | A***6 | Кольцо | |
| 3 | А***3 | Канат | |
| 4 | Г***9 | Шплинт | |
| 5 | А***4 | Оплетка | |
| 6 | Г***8 | Шайба | |
| 7 | 0***4 | Палец | |
| 8 | Д***7 | Вилка | |
| 9 | Г***0 | Гайка | |
| 10 | А***0 | Тяга | |
| 11 | Г***0 | Болт | |
| 12 | Г***0 | Шайба | |
| 13 | 0***1 | Скоба | |
| 14 | A***5 | Пластина | |
| 15 | Г***0 | Винт | |
| 16 | Г***8 | Шайба | |
| 17 | В***0 | Рычаг | |
| 18 | Г***0 | Шайба | |
| 19 | Г***0 | Болт | |
| 20 | Д***0 | Колонка в сборе | |
| 21 | Г***1 | Шарик | |
| 22 | Д***6 | Пружина | |
| 23 | Г***0 | Гайка | |
| 24 | Г***0 | Болт | |
| 25 | Г***0 | Шайба | |
| 26 | Г***0 | Болт | |
| 27 | Д***0 | Тяга | |
| 28 | Д***7 | Рукоятка | |
| 29 | Г***0 | Болт | |
| 30 | Д***8 | Крышка | |
| 31 | A***0 | Педаль | |
| 32 | 0***2 | Пружина | |
| 33 | Д***7 | Корпус | |
| 34 | В***0 | Тяга | |
| 35 | A***0 | Рычаг | |
| 36 | Д***9 | Головка тяги | |
| 37 | Г***0 | Гайка | |
| 38 | Д***8 | Палец | |
| 39 | Г***9 | Шплинт | |
| 40 | A***1 | Вал | |
| 41 | Д***8 | Шпонка сегментная |
