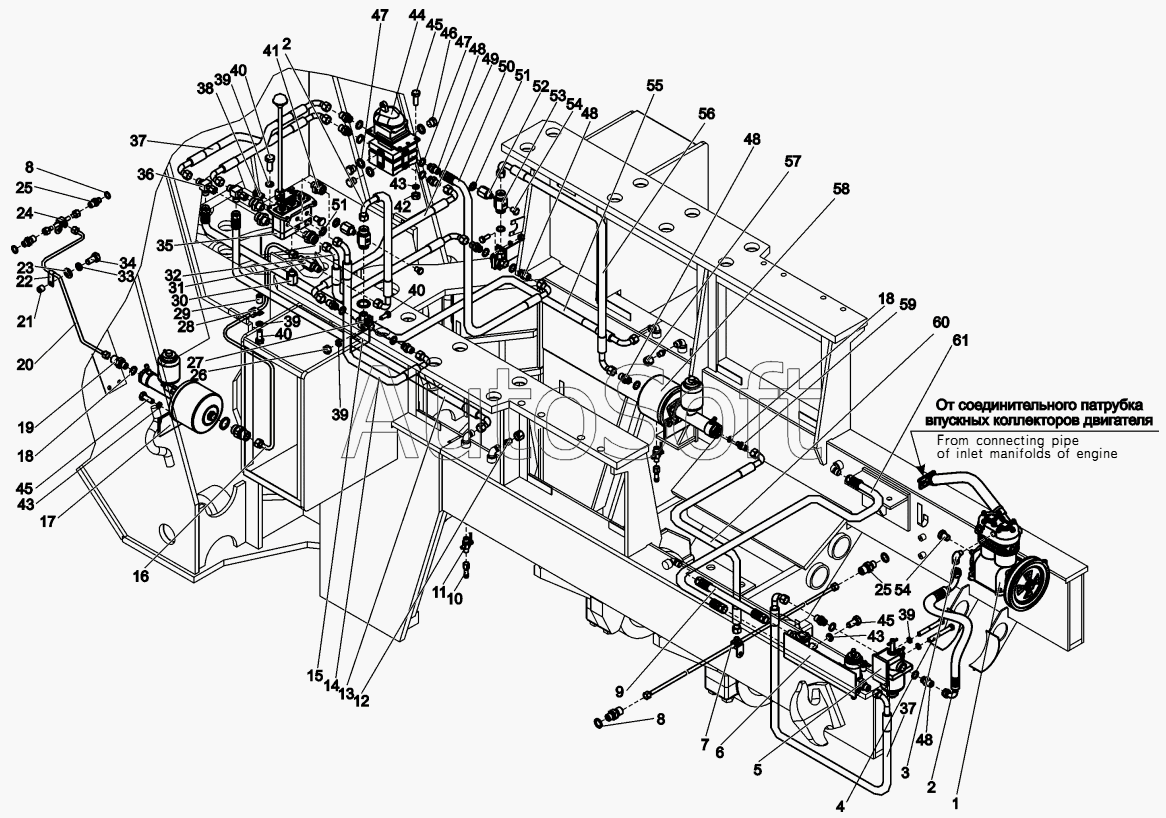

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Система привода тормозов (В160.42.00.000-01)
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
39
39
39
40
40
40
41
42
43
43
43
44
45
45
45
46
47
47
48
48
48
48
49
50
51
51
52
53
54
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Установка компрессора | |
| 2 | Р***0 | РНД 12.6.900.0,1.54-900/ 54-900.М22х1,5/М22х1,5-У1 | |
| 3 | Д***8 | Угольник | |
| 4 | 0***3 | Болт | |
| 5 | Г***0 | Предохранитель против замерзания ТУ 37.366.104-75 | |
| 6 | A***0 | Плита в сборе | |
| 7 | В***0 | Трубопровод | |
| 8 | В***7 | Шайба | |
| 9 | Р***4 | РНД 12.6.550.0,1.54/ 54.М22х1,5/М22х1,5-У1 | |
| 10 | Д***2 | Штуцер | |
| 11 | 2***Б | Краник проходной | |
| 12 | В***2 | Ниппель | |
| 13 | Р***0 | РНД 12.6.1300.0,1.54-900/ 54.М22х1,5/М22х1,5-У1 | |
| 14 | Р***0 | РНД 12.6.450.0,1.54-900/ 54.М22х1,5/М22х1,5-У1 | |
| 15 | В***6 | Кронштейн | |
| 16 | В***0 | Трубка | |
| 17 | В***9 | Кронштейн | |
| 18 | А***3 | Шайба | |
| 19 | 0***4 | Штуцер | |
| 20 | В***0 | Трубка | |
| 21 | 0***5 | Бонка | |
| 22 | 0***5 | Хомут | |
| 23 | Г***8 | Шайба | |
| 24 | В***0 | Трубопровод | |
| 25 | 0***5 | Штуцер | |
| 26 | Г***0 | Гайка | |
| 27 | 1***0 | Клапан двухмагистральный | |
| 28 | 0***6 | Хомут | |
| 29 | 0***8 | Бонка | |
| 30 | Д***1 | Штуцер | |
| 31 | В***0 | Переходник | |
| 32 | Р***0 | РНД 12.6.1050.0,1.54-900/ 54-900.М22х1,5/М22х1,5-У1 | |
| 33 | Г***0 | Шайба | |
| 34 | Г***0 | Болт | |
| 35 | Д***0 | Пневмораспределитель | |
| 36 | T***0 | Переходник | |
| 37 | Р***0 | РНД 12.6.550.0,1.54-900/ 54-900.М22х1,5/М22х1,5-У1 | |
| 38 | 0***7 | Пробка | |
| 39 | Г***0 | Шайба | |
| 40 | Г***0 | Болт | |
| 41 | T***7 | Ниппель | |
| 42 | Г***0 | Гайка | |
| 43 | Г***0 | Шайба | |
| 44 | 1***8 | Кран тормозной двухсекционный | |
| 45 | Г***0 | Болт | |
| 46 | 0***1 | Пробка | |
| 47 | 0***1 | Прокладка | |
| 48 | 0***3 | Штуцер | |
| 49 | Р***0 | РНД 12.6.650.0,1.54-900/ 54-900.М22х1,5/М22х1,5-У1 | |
| 50 | Р***0 | РНД 12.6.750.0,1.54-900/ 54.М22х1,5/М22х1,5-У1 | |
| 51 | Д***9 | Прокладка | |
| 52 | Д***1 | Штуцер | |
| 53 | T***8 | Переходник | |
| 54 | Д***4 | Пробка коническая | |
| 55 | Р***1 | РНД 12.6.1700.0,1.54-900/ 54.М22х1,5/М22х1,5-У1 | |
| 56 | Р***1 | РНД 12.6.450.0,1.54-900/ 54.М22х1,5/М22х1,5-У1 | |
| 57 | 0***2 | Гайка | |
| 58 | B***9 | Сервоцилиндр | |
| 59 | 0***9 | Штуцер | |
| 60 | Р***1 | РВД 8.140.650.0,115.11-900/11.М18х1,5/М18х1,5-У1 | |
| 61 | Р***1 | РНД 12.6.1050.0,1.54/ 54.М22х1,5/М22х1,5-У1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
