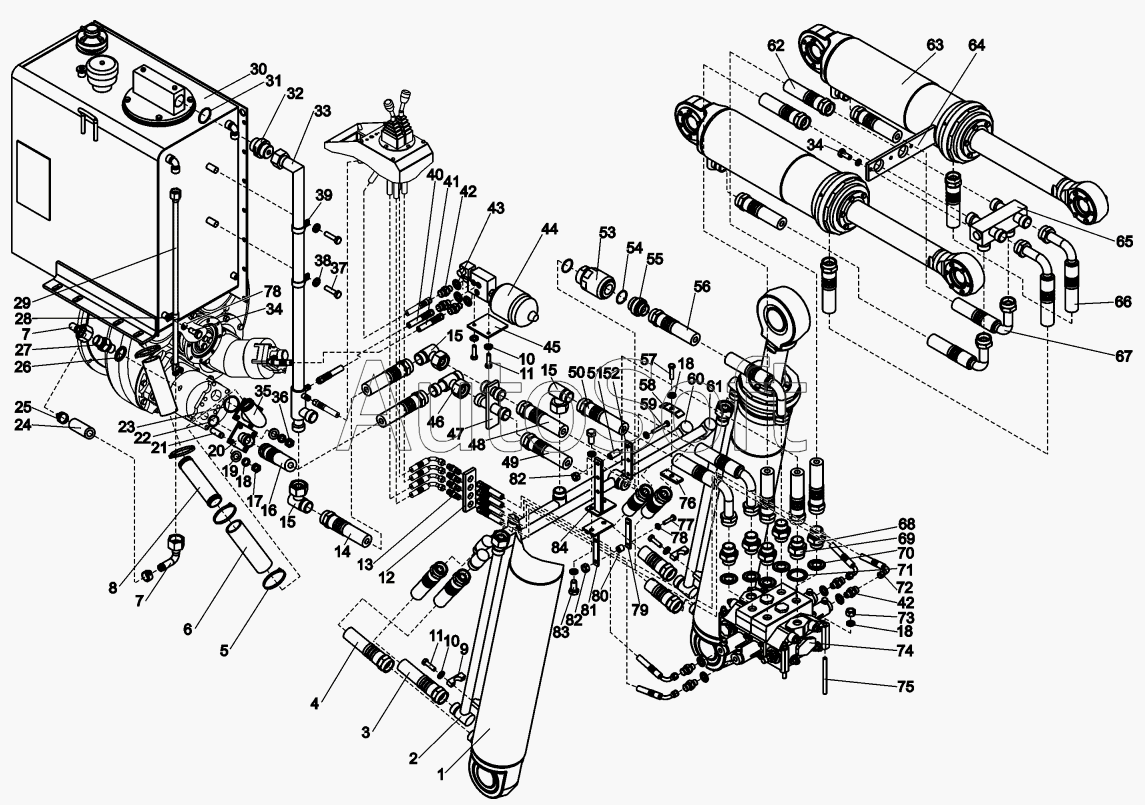

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Гидрооборудование погрузчика (В160.43.00.000)
53
63
62
61
60
59
58
57
56
55
54
64
52
51
50
49
48
47
46
45
44
74
84
83
82
82
81
80
79
78
78
77
76
75
43
73
72
71
70
69
68
67
66
65
11
11
21
20
19
18
18
18
17
16
15
15
15
14
13
12
22
10
10
9
8
7
7
6
5
4
3
2
32
42
42
41
40
39
38
37
36
35
34
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Гидроцилиндр | |
| 2 | T***2 | Труба | |
| 3 | Р***1 | РВД 25.110.780.0,3.12/ 12.М42х2/М42х2-У1 | |
| 4 | Р***1 | РВД 25.110.950.0,3.12/ 12.М42х2/М42х2-У1 | |
| 5 | Х***4 | Хомут винтовой | |
| 6 | В***1 | Рукав | |
| 7 | Д***9 | Трубка | |
| 8 | В***5 | Труба | |
| 9 | T***2 | Крышка | |
| 10 | Г***0 | Шайба | |
| 11 | Г***0 | Болт | |
| 12 | В***4 | Стойка | |
| 13 | 0***1 | Штуцер | |
| 14 | Р***1 | РВД 25.110.1100.0,3.12/ 12.М42х2/М42х2-У1 | |
| 15 | T***0 | Угольник | |
| 16 | Р***1 | РВД 25.110.1400.0,3.12/ 12.М42х2/М42х2-У1 | |
| 17 | 0***9 | Гайка | |
| 18 | Г***0 | Шайба | |
| 19 | Г***8 | Шайба | |
| 20 | В***0 | Штуцер | |
| 21 | 0***2 | Шпилька | |
| 22 | К***2 | Кольцо | |
| 23 | К***2 | Кольцо | |
| 24 | В***1 | Рукав | |
| 25 | Х***6 | Хомут винтовой | |
| 26 | 0***7 | Прокладка | |
| 27 | 0***2 | Штуцер | |
| 28 | 0***1 | Хомут | |
| 29 | B***0 | Труба | |
| 30 | В***0 | Бак масляный | |
| 31 | К***2 | Кольцо | |
| 32 | В***4 | Штуцер | |
| 33 | В***0 | Труба сливная | |
| 34 | Г***0 | Болт | |
| 35 | В***0 | Труба | |
| 36 | 0***1 | Гайка | |
| 37 | Г***0 | Болт | |
| 38 | Г***0 | Шайба | |
| 39 | 0***8 | Хомут | |
| 40 | Р***1 | РВД 6.84.1000.0,1.11/ 11.М16х1,5/М16х1,5-У1 | |
| 41 | Р***1 | РВД 6.84.700.0,1.11-900/ 11.М16х1,5/М16х1,5-У1 | |
| 42 | B***3 | Штуцер | |
| 43 | К***3 | Кольцо | |
| 44 | H***2 | Блок питания | |
| 45 | В***2 | Кронштейн | |
| 46 | В***0 | Тройник | |
| 47 | В***0 | Переходник | |
| 48 | Р***1 | РВД 25.110.1900.0,3.12/ 12.М42х2/М42х2-У1 | |
| 49 | Р***1 | РВД 25.110.1400.0,3.12-900/12.М42х2/М42х2-У1 | |
| 50 | Р***1 | РВД 25.110.950.0,3.12-900/12.М42х2/М42х2-У1 | |
| 51 | В***1 | Втулка | |
| 52 | В***6 | Пластина | |
| 53 | 6***А | Дроссель с обратным клапаном 62900А | |
| 54 | К***2 | Кольцо | |
| 55 | 0***7 | Штуцер | |
| 56 | Т***4 | Рукав | |
| 57 | Г***0 | Болт | |
| 58 | В***9 | Прижим | |
| 59 | Г***0 | Болт | |
| 60 | В***0 | Труба | |
| 61 | В***0 | Труба | |
| 62 | Р***1 | РВД 25.110.1300.0,3.12/ 12.М42х2/М42х2-У1 | |
| 63 | T***0 | Гидроцилиндр | |
| 64 | В***8 | Кронштейн разветвителя | |
| 65 | В***0 | Разветвитель цилиндров | |
| 66 | Р***1 | РВД 25.110.800.0,3.12-900/12.М42х2/М42х2-У1 | |
| 67 | Р***0 | Рукав высокого давления РВД 25.110.700.0,3.12-900/12.М42х2/М42х2-У1 | |
| 68 | В***2 | Штуцер | |
| 69 | В***3 | Штуцер | |
| 70 | К***2 | Кольцо 400-832 | |
| 71 | К***1 | Кольцо 400-821 | |
| 72 | Р***1 | РВД 6.84.1850.0,1.11-900/ 11.М16х1,5/М16х1,5-У1 | |
| 73 | Г***0 | Гайка | |
| 74 | Н***2 | Гидрораспределитель | |
| 75 | 0***9 | Шпилька | |
| 76 | В***1 | Прокладка | |
| 77 | Г***0 | Болт | |
| 78 | Г***0 | Шайба | |
| 79 | В***5 | Пластина | |
| 80 | В***7 | Втулка | |
| 81 | В***0 | Стойка | |
| 82 | Г***0 | Гайка | |
| 83 | Г***0 | Болт | |
| 84 | В***0 | Стойка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
