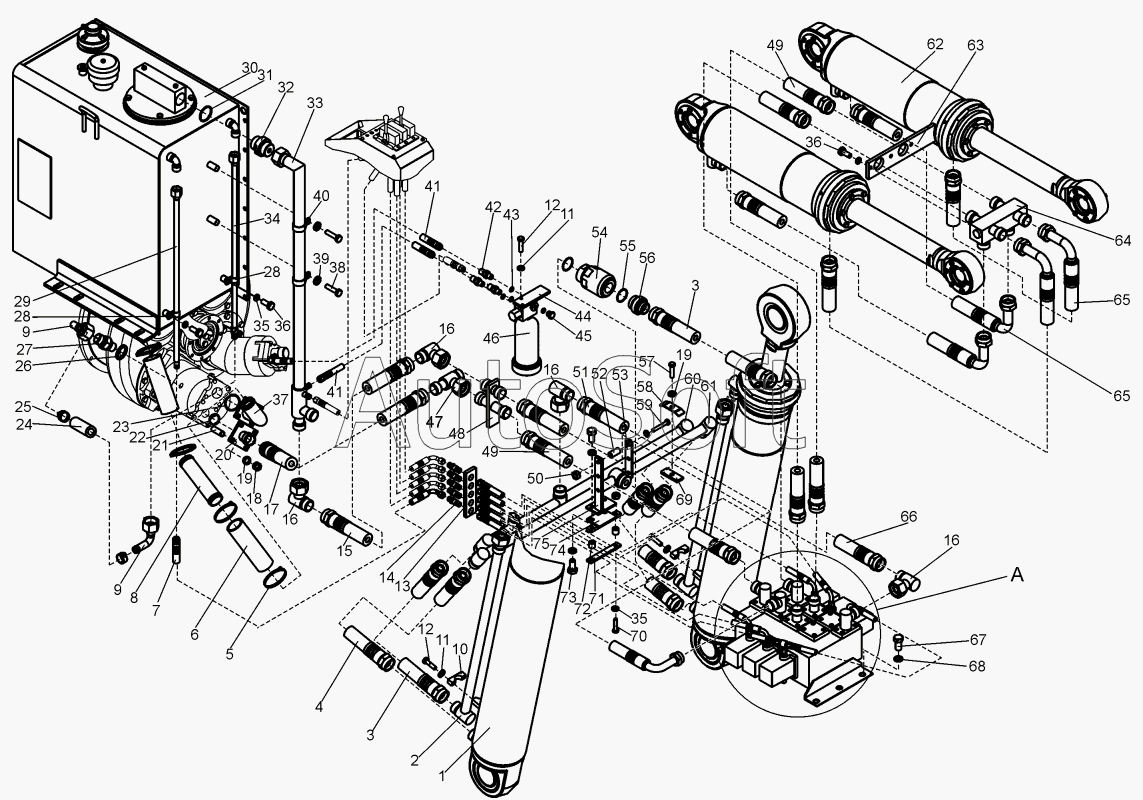

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Гидрооборудование погрузчика (В160.43.10.000)
47
56
55
54
53
52
51
50
49
49
48
57
46
45
44
43
42
41
41
40
39
66
75
74
73
72
71
70
69
68
67
38
65
65
64
63
62
61
60
59
58
10
19
19
18
17
16
16
16
16
15
14
13
12
12
11
11
20
9
9
8
7
6
5
4
3
3
2
29
37
36
36
35
35
34
33
32
31
30
1
28
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Гидроцилиндр | |
| 2 | Т***2 | Труба | |
| 3 | Р***1 | РВД 25.110.700.0,3.12/ 12.М42x2/М42x2-У1 | |
| 4 | Р***1 | РВД 25.110.850.0,3.12/ 12.М42x2/М42x2-У1 | |
| 5 | Х***4 | Хомут винтовой | |
| 6 | В***1 | Рукав | |
| 7 | Р***1 | РВД 6.84.1500.0,1.11-900/ 11.М16x1,5/М16x1,5-У1 | |
| 8 | В***5 | Труба | |
| 9 | Д***9 | Трубка | |
| 10 | Т***2 | Крышка | |
| 11 | Г***0 | Шайба | |
| 12 | Г***0 | Болт | |
| 13 | В***4 | Стойка | |
| 14 | 0***1 | Штуцер | |
| 15 | Р***1 | РВД 25.110.1100.0,3.12/ 12.М42x2/М42x2-У1 | |
| 16 | Т***0 | Угольник | |
| 17 | Р***1 | РВД 25.110.1400.0,3.12/ 12.М42x2/М42x2-У1 | |
| 18 | 0***9 | Гайка | |
| 19 | Г***0 | Шайба | |
| 20 | В***0 | Штуцер | |
| 21 | 0***2 | Шпилька | |
| 22 | К***2 | Кольцо | |
| 23 | К***2 | Кольцо | |
| 24 | В***1 | Рукав | |
| 25 | Х***6 | Хомут винтовой | |
| 26 | 0***7 | Прокладка | |
| 27 | 0***2 | Штуцер | |
| 28 | 0***8 | Хомут | |
| 29 | В***0 | Труба | |
| 30 | В***0 | Бак масляный | |
| 31 | К***2 | Кольцо | |
| 32 | В***4 | Штуцер | |
| 33 | В***0 | Труба сливная | |
| 34 | В***0 | Труба | |
| 35 | Г***0 | Шайба | |
| 36 | Г***0 | Болт | |
| 37 | В***0 | Труба | |
| 38 | Г***0 | Болт | |
| 39 | Г***0 | Шайба | |
| 40 | 0***1 | Хомут | |
| 41 | Р***1 | РВД 6.84.1300.0,1.11-900/ 11.М16x1,5/М16x1,5-У1 | |
| 42 | 0***3 | Штуцер | |
| 43 | К***2 | Кольцо | |
| 44 | Т***2 | Планка | |
| 45 | 0***6 | Пробка | |
| 46 | 6***А | Пневмогидроаккумулятор | |
| 47 | В***0 | Тройник | |
| 48 | В***0 | Переходник | |
| 49 | Р***1 | РВД 25.110.1250.0,3.12/ 12.М42х2/М42х2-У1 | |
| 50 | Г***0 | Гайка | |
| 51 | Р***1 | РВД 25.110.800.0,3.12-900/ 12.М42x2/М42x2-У1 | |
| 52 | В***1 | Втулка | |
| 53 | В***6 | Пластина | |
| 54 | 6***А | Дроссель с обратным клапаном 62900А | |
| 55 | К***2 | Кольцо | |
| 56 | 0***7 | Штуцер | |
| 57 | Г***0 | Болт | |
| 58 | В***9 | Прижим | |
| 59 | Г***0 | Болт | |
| 60 | В***0 | Труба | |
| 61 | В***0 | Труба | |
| 62 | Т***0 | Гидроцилиндр | |
| 63 | В***8 | Кронштейн разветвителя | |
| 64 | В***0 | Разветвитель цилиндров | |
| 65 | Р***1 | РВД 25.110.650.0,3.12-900/ 12.М42х2/М42х2-У1 | |
| 66 | Р***1 | РВД 25.110.1780.0,3.12/ 12.М42х2/М42х2-У1 | |
| 67 | Г***0 | Болт | |
| 68 | Г***0 | Шайба | |
| 69 | В***1 | Прокладка | |
| 70 | Г***0 | Болт | |
| 71 | В***3 | Стойка | |
| 72 | В***7 | Втулка | |
| 73 | Г***0 | Болт | |
| 74 | В***0 | Стойка | |
| 75 | В***0 | Стойка |
