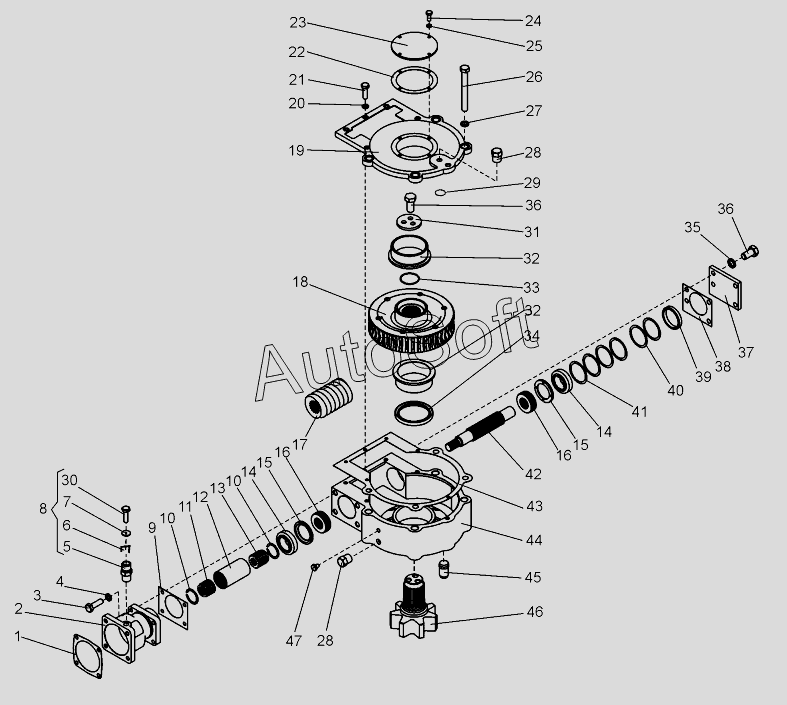

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Редуктор поворота отвала (ДЗ-98.29.00.000)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***6 | Прокладка | |
| 2 | Д***6 | Проставка | |
| 3 | Б***9 | Болт | |
| 4 | Ш***9 | Шайба 12.65Г.069 | |
| 5 | Д***3 | Корпус | |
| 6 | Д***7 | Ограничитель | |
| 7 | Ш***9 | Шайба 8.65Г.069 | |
| 8 | Д***3 | Сапун | |
| 9 | Д***9 | Прокладка | |
| 10 | К***0 | Кольцо С50 | |
| 11 | Д***9 | Муфта | |
| 12 | Д***6 | Муфта | |
| 13 | Д***4 | Муфта | |
| 14 | 3***8 | Подшипник 308 | |
| 15 | Д***5 | Кольцо упорное | |
| 16 | 8***8 | Подшипник 8308 | |
| 17 | Д***3 | Червяк | |
| 18 | Д***1 | Колесо червячное | |
| 19 | Д***2 | Прокладка | |
| 20 | Ш***9 | Шайба 10.65Г.069 | |
| 21 | Б***9 | Болт | |
| 22 | Д***1 | Прокладка | |
| 23 | Д***3 | Крышка | |
| 24 | Б***9 | Болт | |
| 25 | Ш***9 | Шайба 8.65Г.069 | |
| 26 | Б***9 | Болт | |
| 27 | Ш***9 | Шайба 20.65Г.069 | |
| 28 | Д***0 | Пробка коническая | |
| 29 | Д***9 | Шайба стопорная | |
| 30 | Б***) | Болт | |
| 31 | Д***3 | Шайба | |
| 32 | Д***4 | Втулка картера | |
| 32 | П***1 | Втулка | |
| 33 | К***2 | Кольцо 065-075-58-2-2 | |
| 34 | М***1 | Манжета 2.2-110х135-1 | |
| 35 | Ш***9 | Шайба 16.65Г.069 | |
| 36 | Б***9 | Болт | |
| 37 | Д***8 | Крышка подшипника | |
| 38 | Д***6 | Прокладка | |
| 39 | Д***2 | Кольцо | |
| 40 | Д***5 | Прокладка | |
| 41 | Д***6 | Прокладка | |
| 42 | Д***7 | Вал червяка | |
| 43 | Д***9 | Прокладка | |
| 44 | Д***1 | Корпус | |
| 45 | Д***1 | Палец установочный | |
| 46 | Д***5 | Вал-шестерня | |
| 47 | Д***4 | Пробка коническая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
