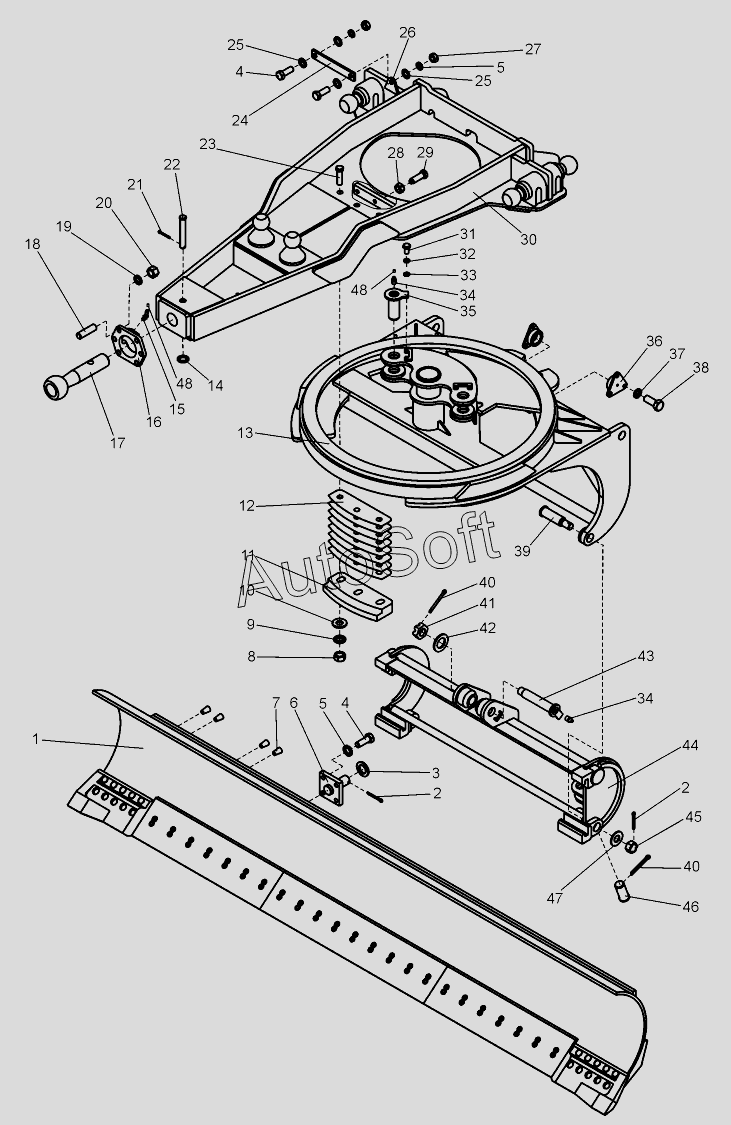

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Рама тяговая с отвалом (ДЗ-98Д.34.00.000)
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Отвал | |
| 2 | Ш***9 | Шплинт 6,3х71.019 | |
| 3 | 0***1 | Шайба | |
| 4 | Б***) | Болт | |
| 5 | Ш***9 | Шайба 20.65Г.019 | |
| 6 | Д***0 | Опора штока | |
| 7 | Д***1 | Пробка | |
| 8 | Д***8 | Гайка | |
| 9 | Ш***9 | Шайба 27.65Г.069 | |
| 10 | Д***3 | Шайба | |
| 11 | Д***6 | Накладка | |
| 12 | Д***7 | Прокладка | |
| 13 | Д***0 | Рама | |
| 14 | Д***6 | Кольцо | |
| 15 | М***6 | Масленка 2.3.45.Ц6 | |
| 16 | Д***4 | Опора шкворня | |
| 17 | Д***4 | Шкворень | |
| 18 | Д***1 | Шпилька специальная | |
| 19 | Ш***9 | Шайба 24.65Г.069 | |
| 20 | Г***) | Гайка М24-6Н.5.019(S36) | |
| 21 | Ш***9 | Шплинт | |
| 22 | А***3 | Палец | |
| 23 | Д***9 | Болт | |
| 24 | В***1 | Тяга | |
| 25 | Ш***9 | Шайба С20.02.019 | |
| 26 | В***4 | Проушина | |
| 27 | Г***) | Гайка | |
| 28 | Г***) | Гайка М30-6Н.8.019(S46) | |
| 29 | Д***4 | Болт | |
| 30 | Д***0 | Балка несущая | |
| 31 | Б***) | Болт | |
| 32 | Ш***9 | Шайба 12.65Г.019 | |
| 33 | Ш***9 | Шайба | |
| 34 | М***6 | Масленка | |
| 35 | Д***0 | Ось | |
| 36 | Д***7 | Втулка | |
| 37 | Ш***9 | Шайба 16.65Г.019 | |
| 38 | Б***) | Болт | |
| 39 | Д***1 | Палец | |
| 40 | Ш***9 | Шплинт | |
| 41 | 0***1 | Гайка прорезная | |
| 42 | 0***2 | Шайба | |
| 43 | Т***1 | Ось | |
| 44 | Д***2 | Опора отвала | |
| 45 | Г***6 | Гайка М36х3-6Н.6 | |
| 46 | Д***9 | Палец | |
| 47 | Ш***9 | Шайба С36х4 Ст3пс3.019 | |
| 48 | 2***2 | Колпачок пресс-масленки |
