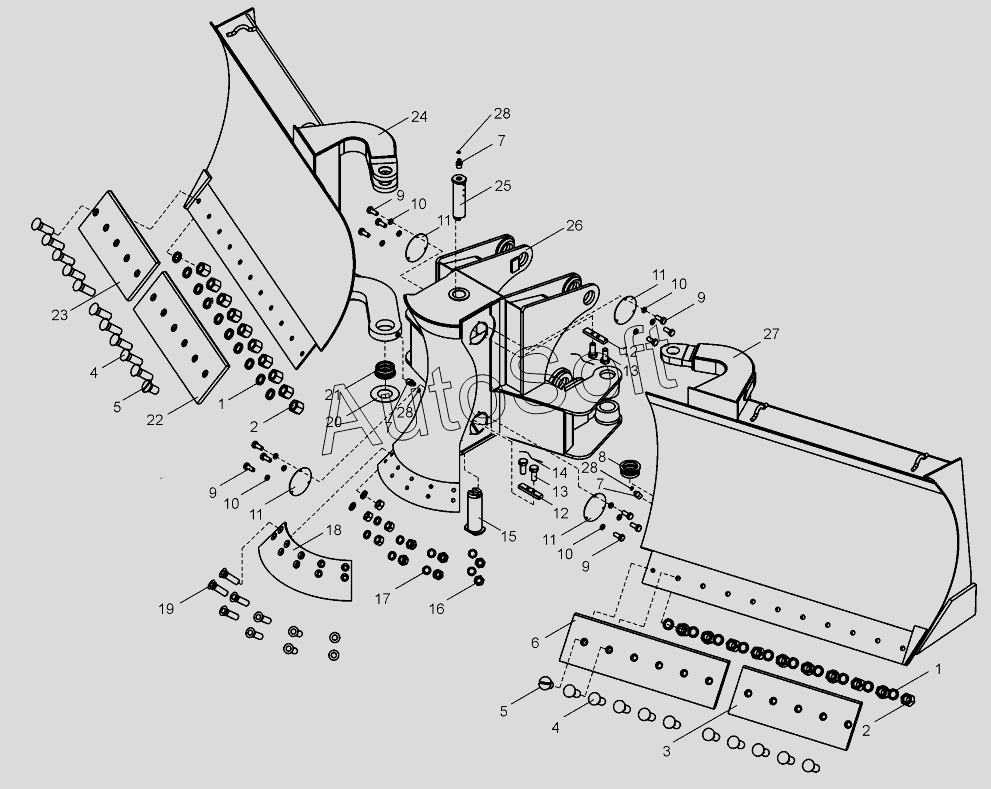

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Отвал (ДЗ-98В1.5.28.01.000)
15
28
28
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
13
13
12
12
11
11
11
11
10
10
10
10
9
9
9
9
8
7
7
7
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 20.65Г.069 | |
| 2 | Г***) | Гайка М20-6Н.019(S30) | |
| 3 | Д***1 | Нож | |
| 4 | П***5 | Болт | |
| 5 | П***6 | Винт | |
| 6 | П***7 | Нож | |
| 7 | М***6 | Маслёнка 1.2.Ц6 | |
| 8 | Д***8 | Втулка | |
| 9 | Б***) | Болт | |
| 10 | Ш***9 | Шайба 8.65Г.069 | |
| 11 | П***7 | Крышка | |
| 12 | Д***4 | Планка | |
| 13 | Б***9 | Болт | |
| 14 | П***I | Проволока 2-I | |
| 15 | Д***2 | Палец | |
| 16 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 17 | Ш***9 | Шайба 16.65Г.069 | |
| 18 | П***0 | Нож центральный | |
| 19 | 0***1 | Болт | |
| 20 | Д***7 | Прокладка | |
| 21 | Д***8 | Втулка | |
| 22 | П***8 | Нож | |
| 23 | Д***8 | Нож | |
| 24 | Д***0 | Крыло отвала правое | |
| 25 | Д***3 | Палец | |
| 26 | Д***0 | Отвал центральный | |
| 27 | Д***0 | Крыло отвала левое | |
| 28 | 2***2 | Колпачок пресс-масленки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
