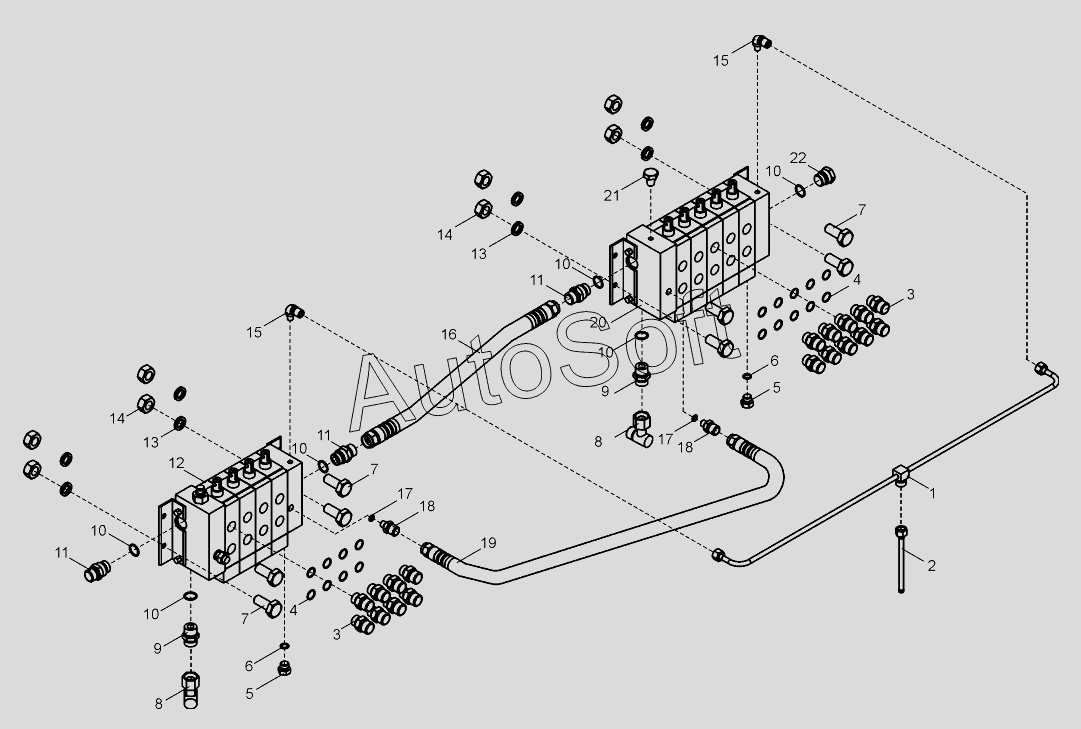

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Установка гидрораспределителя (ДЗ-98В1.5.43.01.100)
12
22
21
20
19
18
18
17
17
16
15
15
14
14
13
13
1
11
11
11
10
10
10
10
10
10
9
9
8
8
7
7
7
6
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Труба | |
| 2 | Д***0 | Труба | |
| 3 | 0***2 | Штуцер | |
| 4 | К***2 | Кольцо 021-024-19-2-2 | |
| 5 | 0***1 | Пробка | |
| 6 | К***2 | Кольцо | |
| 7 | Б***) | Болт | |
| 8 | А***0 | Угольник | |
| 9 | 0***4 | Штуцер | |
| 10 | К***2 | Кольцо 024-028-25-2-2 | |
| 11 | Д***5 | Штуцер | |
| 12 | Р***4 | Гидрораспределитель | |
| 13 | Ш***9 | Шайба 10.65Г.019 | |
| 14 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 15 | Д***4 | Угольник | |
| 16 | Р***1 | РВД | |
| 17 | К***2 | Кольцо 011-014-19-2-2 | |
| 18 | 0***3 | Штуцер | |
| 19 | Р***1 | РВД | |
| 20 | Р***Т | Гидрораспределитель | |
| 21 | Д***4 | Пробка коническая | |
| 22 | Д***6 | Заглушка |
