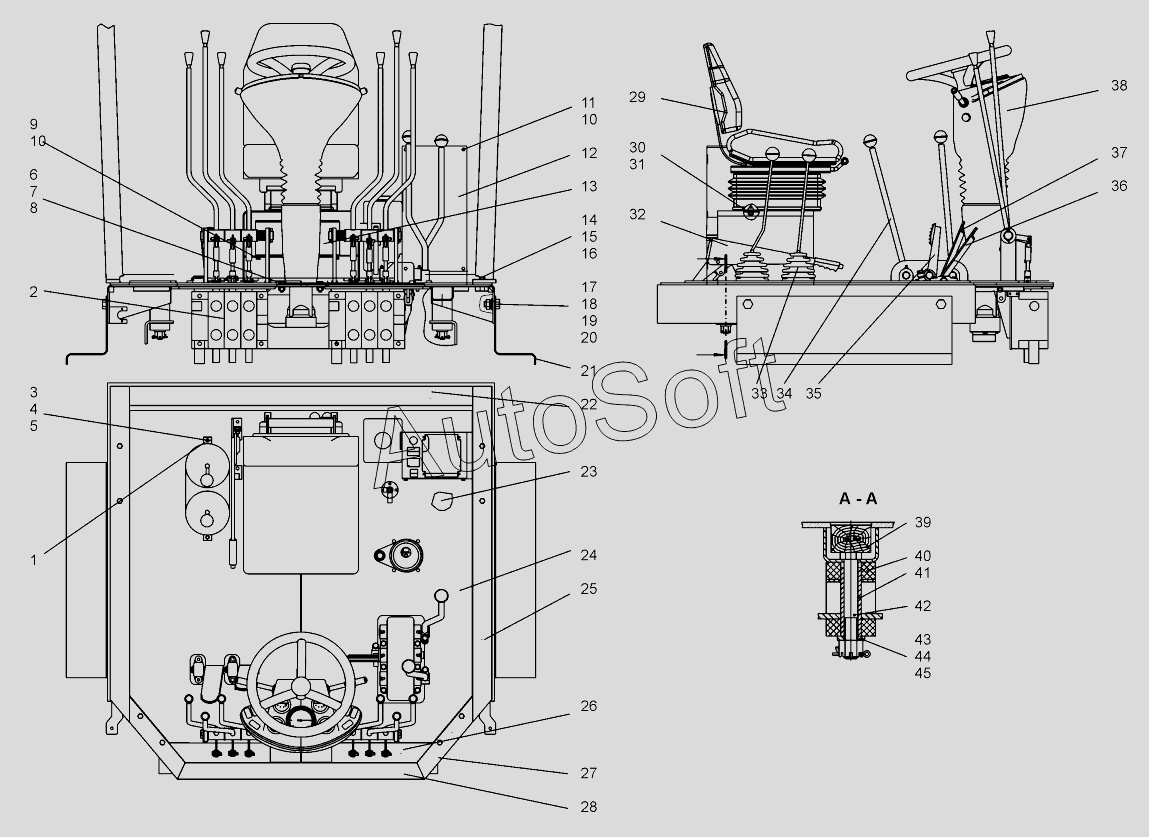

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Площадка оператора (ДЗ-98М2.13.40.000-01)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Крышка | |
| 2 | Д***1 | Система управления гидрораспределителями | |
| 3 | Б***) | Болт | |
| 4 | Г***) | Гайка М10-6Н.5.019(S17) | |
| 5 | Ш***9 | Шайба 10.65Г.019 | |
| 6 | Б***) | Болт | |
| 7 | Г***) | Гайка М12-6Н.5.019(S19) | |
| 8 | Ш***9 | Шайба 12.65Г.019 | |
| 9 | Б***) | Болт | |
| 10 | Ш***9 | Шайба 6.65Г.019 | |
| 11 | Б***) | Болт | |
| 12 | Д***5 | Крышка | |
| 13 | 2***0 | Отопитель | |
| 14 | Б***) | Болт | |
| 15 | Ш***9 | Шайба 16.65Г.019 | |
| 16 | Ш***9 | Шайба | |
| 17 | Б***) | Болт | |
| 18 | Г***) | Гайка | |
| 19 | Ш***9 | Шайба 20.65Г.019 | |
| 20 | Ш***9 | Шайба С20.02.019 | |
| 21 | Д***1 | Ступенька | |
| 22 | Д***9 | Уплотнение | |
| 23 | Д***1 | Площадка рабочая | |
| 24 | Д***1 | Коврик | |
| 25 | Д***3 | Уплотнение | |
| 26 | Д***4 | Уплотнение | |
| 27 | Д***7 | Уплотнение | |
| 28 | Д***8 | Уплотнение | |
| 29 | F***r | Сиденье | |
| 30 | Б***) | Болт | |
| 31 | Ш***9 | Шайба 8.65Г.019 | |
| 32 | Д***0 | Управление стояночным тормозом | |
| 33 | 3***0 | Чехол | |
| 34 | Д***0 | Управление коробкой перемены передач | |
| 35 | Д***0 | Механизм управления муфтой сцепления | |
| 36 | Д***0 | Система управления регулятором | |
| 37 | Д***2 | Управление колесными тормозами | |
| 38 | Д***0 | Колонка рулевая | |
| 39 | Д***2 | Заглушка | |
| 40 | Д***8 | Амортизатор | |
| 41 | А***2 | Втулка | |
| 42 | 0***5 | Болт | |
| 43 | П***4 | Шайба | |
| 44 | Г***9 | Гайка М20-6Н.5.019 | |
| 45 | Ш***9 | Шплинт |
