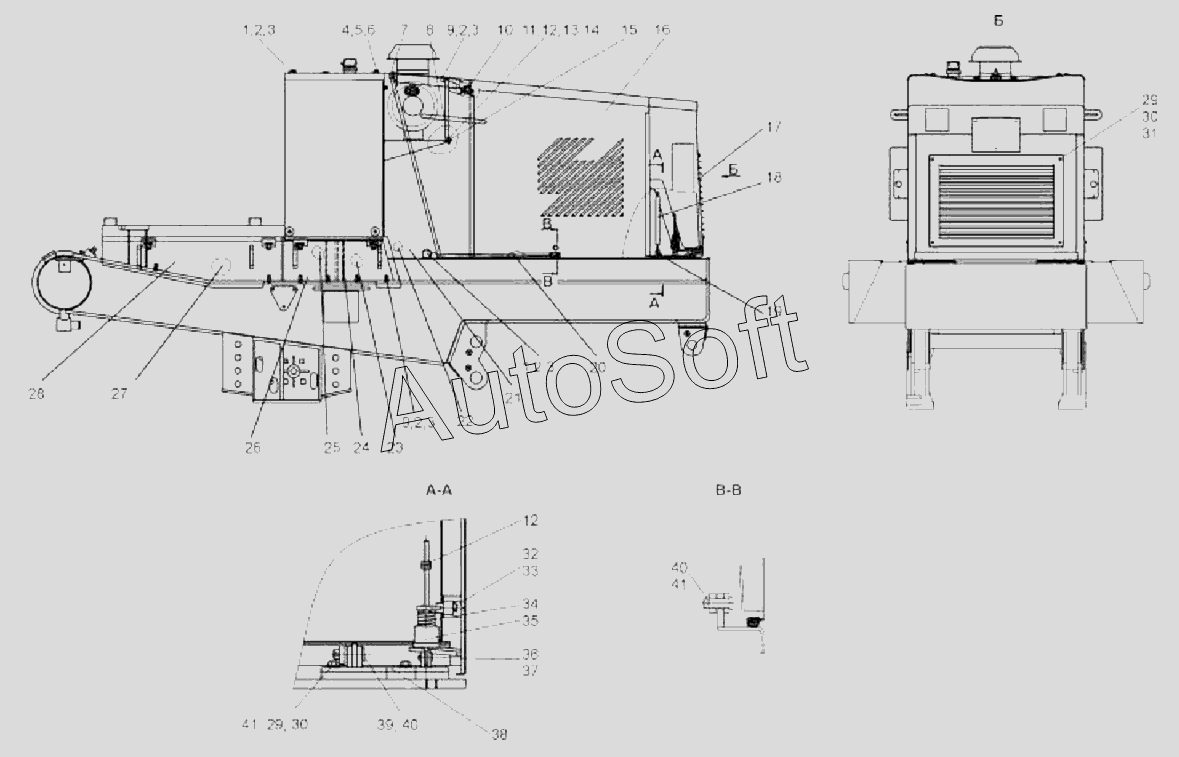

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Капот (ДЗ-98М.52.07.000)
33
23
24
25
26
27
28
29
29
30
30
31
32
22
34
35
36
37
38
39
40
40
41
41
42
43
12
12
2
2
2
2
3
3
3
3
4
5
6
7
8
9
9
10
11
1
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Шайба | |
| 2 | Б***) | Болт | |
| 3 | Ш***9 | Шайба 8.65Г.019 | |
| 4 | 0***8 | Шайба | |
| 5 | Б***) | Болт | |
| 6 | Ш***9 | Шайба 16.65Г.019 | |
| 7 | Д***1 | Крыша | |
| 8 | Д***0 | Кронштейн | |
| 9 | Д***1 | Шайба специальная | |
| 10 | Д***0 | Установка замка | |
| 11 | Б***) | Болт | |
| 12 | Г***) | Гайка М10-6Н.5.019(S17) | |
| 13 | Ш***9 | Шайба 10.65Г.019 | |
| 14 | Ш***9 | Шайба С10.02.019 | |
| 15 | Д***3 | Прокладка | |
| 16 | Д***0 | Капот | |
| 17 | В***5 | Решетка | |
| 18 | 2***5 | Газовый упор | |
| 19 | Д***0 | Кронштейн | |
| 20 | Д***0 | Опора | |
| 21 | Д***1 | Боковина | |
| 22 | Д***1 | Боковина | |
| 23 | Д***0 | Щиток правый | |
| 24 | Д***0 | Щиток левый | |
| 25 | Д***0 | Щиток правый | |
| 26 | Д***0 | Щиток левый | |
| 27 | Д***0 | Щиток правый | |
| 28 | Д***0 | Щиток левый | |
| 29 | Б***) | Болт | |
| 30 | Ш***9 | Шайба 12.65Г.019 | |
| 31 | Ш***9 | Шайба | |
| 32 | В***0 | Отбойник | |
| 33 | Ш***9 | Шплинт | |
| 34 | 0***5 | Пружина | |
| 35 | В***0 | Патрон пружины | |
| 36 | 0***8 | Палец | |
| 37 | Ш***9 | Шплинт | |
| 38 | Д***1 | Кронштейн | |
| 39 | В***6 | Ось | |
| 40 | Ш***9 | Шплинт | |
| 41 | Д***2 | Шайба | |
| 42 | 0***4 | Ось | |
| 43 | Ш***9 | Шплинт 3.2х20.019 |
