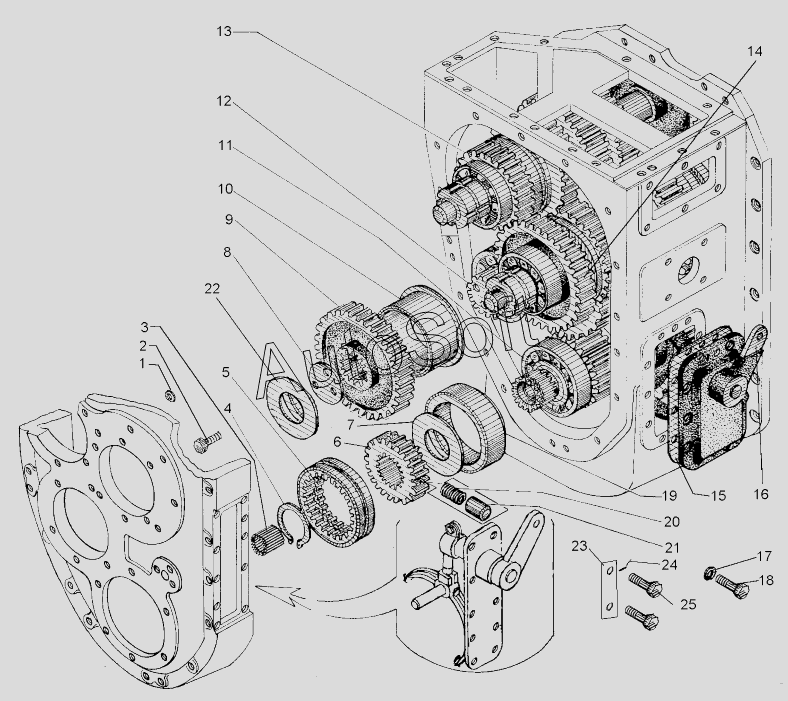

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Коробка передач (ДЗ-98.10.04.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Шайба стопорная | |
| 2 | Б***) | Болт | |
| 3 | 6***6 | Подшипник игольчатый 30х42х44 | |
| 4 | К***5 | Кольцо 1В75 | |
| 5 | Д***3 | Муфта | |
| 6 | Д***1 | Муфта | |
| 7 | Д***2 | Кольцо | |
| 8 | Д***3 | Шайба | |
| 9 | Д***5 | Шестерня | |
| 10 | Д***9 | Стакан | |
| 11 | Д***0 | Вал мультипликатора | |
| 12 | Д***0 | Вал промежуточный | |
| 13 | Д***0 | Вал реверса | |
| 14 | Д***0 | Вал ведущий | |
| 15 | Д***1 | Прокладка | |
| 16 | Д***0 | Механизм переключения мультипликатора | |
| 17 | Ш***9 | Шайба 12.65Г.069 | |
| 18 | Б***9 | Болт | |
| 19 | Д***1 | Стакан | |
| 20 | Д***1 | Пружина | |
| 21 | Д***4 | Фиксатор | |
| 22 | Д***2 | Кольцо | |
| 23 | 0***8 | Планка | |
| 24 | П***6 | Проволока 1,6 | |
| 25 | Д***4 | Болт |
