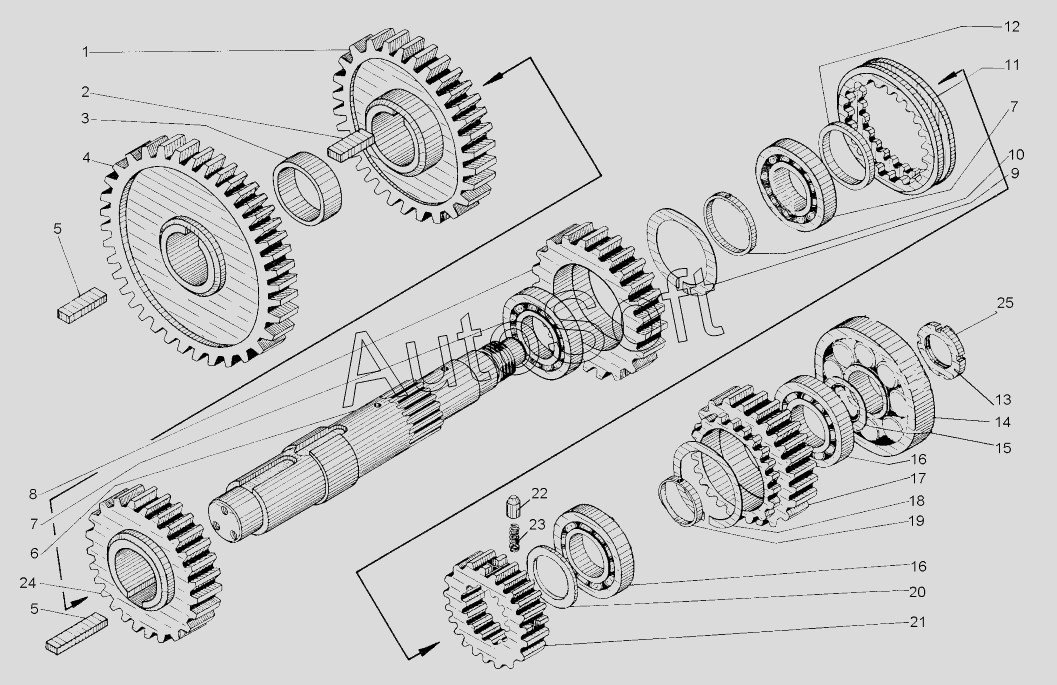

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Вал реверса (Д395Б.04.030)
13
25
24
23
22
21
20
19
18
17
16
16
15
14
1
12
11
10
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***5 | Шестерня | |
| 2 | Д***1 | Шпонка | |
| 3 | Д***4 | Втулка | |
| 4 | Д***2 | Шестерня | |
| 5 | Д***1 | Шпонка | |
| 6 | Д***1 | Вал | |
| 7 | 6***5 | Подшипник 6-115 | |
| 8 | Д***8 | Шестерня | |
| 9 | К***5 | Кольцо С115 | |
| 10 | Д***1 | Кольцо | |
| 11 | Д***3 | Муфта | |
| 12 | Д***9 | Кольцо | |
| 13 | 0***2 | Гайка круглая | |
| 14 | 2***1 | Подшипник 2411 | |
| 15 | Д***8 | Кольцо | |
| 16 | 2***2 | Подшипник 212 | |
| 17 | Д***9 | Шестерня | |
| 18 | К***0 | Кольцо 1В110 | |
| 19 | Д***6 | Втулка | |
| 20 | Д***8 | Шайба | |
| 21 | Д***1 | Муфта | |
| 22 | Д***4 | Фиксатор | |
| 23 | Д***2 | Пружина | |
| 24 | Д***9 | Шестерня | |
| 25 | Ф***9 | Фиксатор - 9 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
