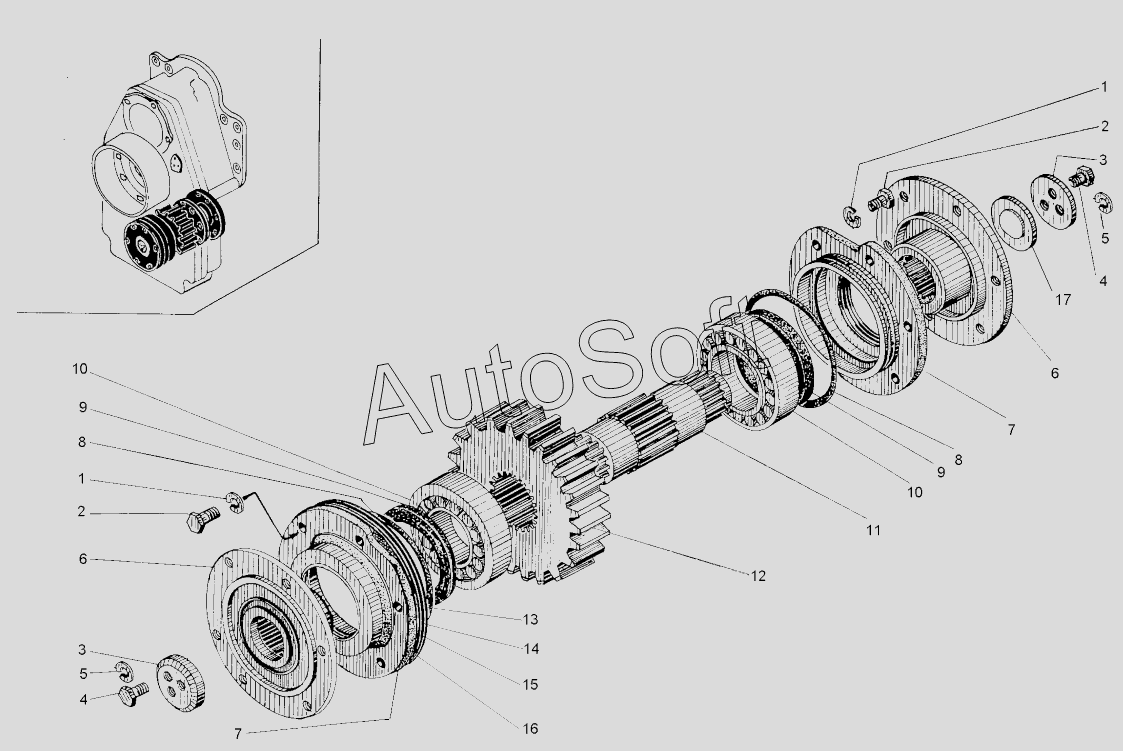

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Редуктор раздаточный (ДЗ-98.10.05.000-02)
9
9
17
16
15
14
13
12
11
10
10
1
1
8
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 10.65Г.069 | |
| 2 | Б***9 | Болт | |
| 3 | Д***6 | Шайба | |
| 4 | Б***9 | Болт | |
| 5 | Д***3 | Шайба стопорная | |
| 6 | Д***0 | Фланец | |
| 7 | Д***1 | Крышка | |
| 8 | К***2 | Кольцо | |
| 9 | М***4 | Манжета 2.2-90х120-4 | |
| 10 | 7***1 | Подшипник | |
| 11 | Д***3 | Вал нижний | |
| 12 | Д***4 | Шестерня | |
| 13 | Д***4 | Прокладка | |
| 14 | Д***5 | Прокладка | |
| 15 | Д***6 | Прокладка | |
| 16 | Д***7 | Прокладка | |
| 17 | К***2 | Кольцо 052-58-36-2-2 |
