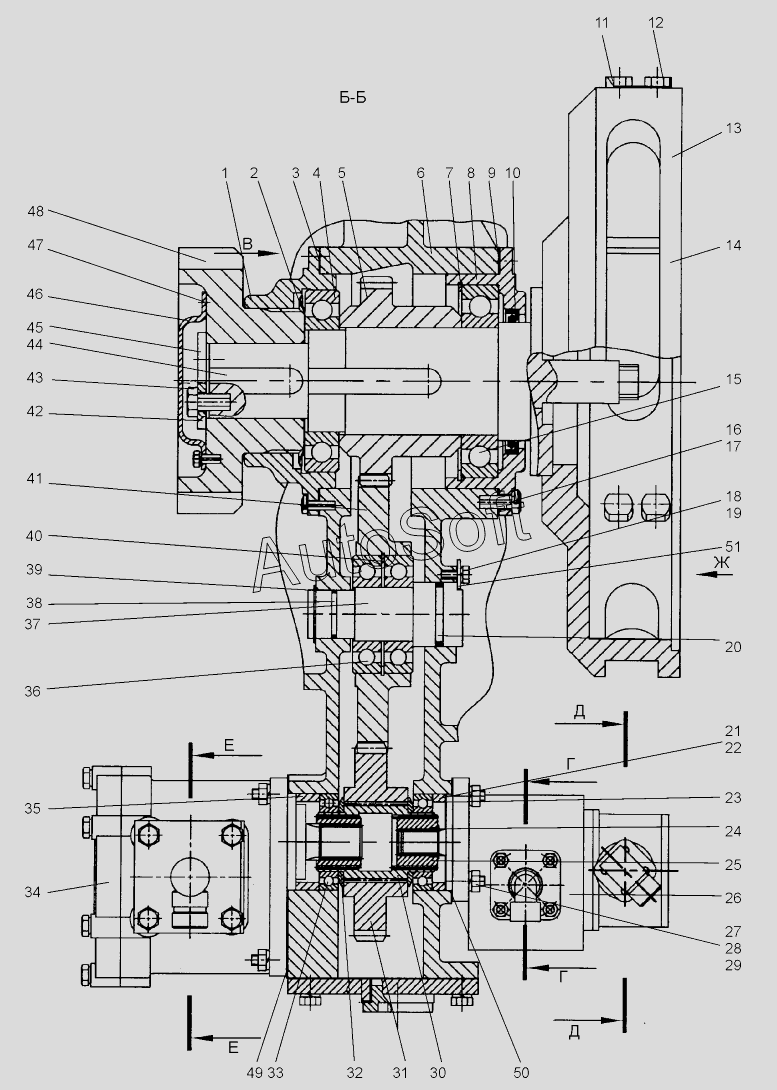

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Редуктор промежуточный (ДЗ-98В.10.06.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Крышка | |
| 2 | Д***7 | Маслоотражатель | |
| 3 | Д***9 | Прокладка | |
| 4 | 6***Л | Подшипник 6-219Л | |
| 5 | Д***5 | Шестерня | |
| 6 | Д***5 | Корпус | |
| 7 | С***0 | Кольцо ГОСТ 13941-86 | |
| 8 | Д***6 | Крышка | |
| 9 | Д***8 | Прокладка | |
| 10 | М***1 | Манжета 2.2-110х135-1 | |
| 11 | 0***4 | Планка | |
| 12 | Г***) | Гайка М12-6Н.5.019(S18) | |
| 13 | Д***6 | Сухарик | |
| 14 | Д***1 | Цапфа | |
| 15 | 6***Л | Подшипник 6-220Л | |
| 16 | Д***2 | Болт | |
| 17 | П***С | Проволока 1.6-О-С | |
| 18 | Б***) | Болт | |
| 19 | Ш***9 | Шайба 8.65Г.019 | |
| 20 | К***2 | Кольцо 050-060-58-2-2 | |
| 21 | Д***5 | Прокладка | |
| 22 | Д***6 | Прокладка | |
| 23 | 0***8 | Кольцо | |
| 24 | Д***1 | Кольцо | |
| 25 | Д***1 | Втулка | |
| 26 | Н***А | Насос | |
| 27 | Д***4 | Шпилька | |
| 28 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 29 | Ш***9 | Шайба 10.65Г.019 | |
| 30 | Д***3 | Втулка | |
| 31 | Д***9 | Шестерня | |
| 32 | Д***5 | Втулка | |
| 33 | 6***1 | Подшипник 6-111 | |
| 34 | Н***Л | Насос НШ 71-А-3Л | |
| 35 | Д***6 | Кольцо | |
| 36 | 3***0 | Подшипник 310 | |
| 37 | Д***8 | Валик | |
| 38 | К***2 | Кольцо 039-045-36-2-2 | |
| 39 | К***5 | Кольцо С45 | |
| 40 | К***0 | Кольцо С110 | |
| 41 | Д***1 | Шестерня | |
| 42 | Д***3 | Шайба | |
| 43 | Б***) | Болт | |
| 44 | Д***1 | Шпонка | |
| 45 | Д***9 | Шайба стопорная | |
| 46 | Д***1 | Крышка | |
| 47 | Д***2 | Прокладка | |
| 48 | Д***2 | Полумуфта внутренняя | |
| 49 | Д***5 | Прокладка | |
| 50 | Д***3 | Прокладка | |
| 51 | 0***9 | Кольцо |
