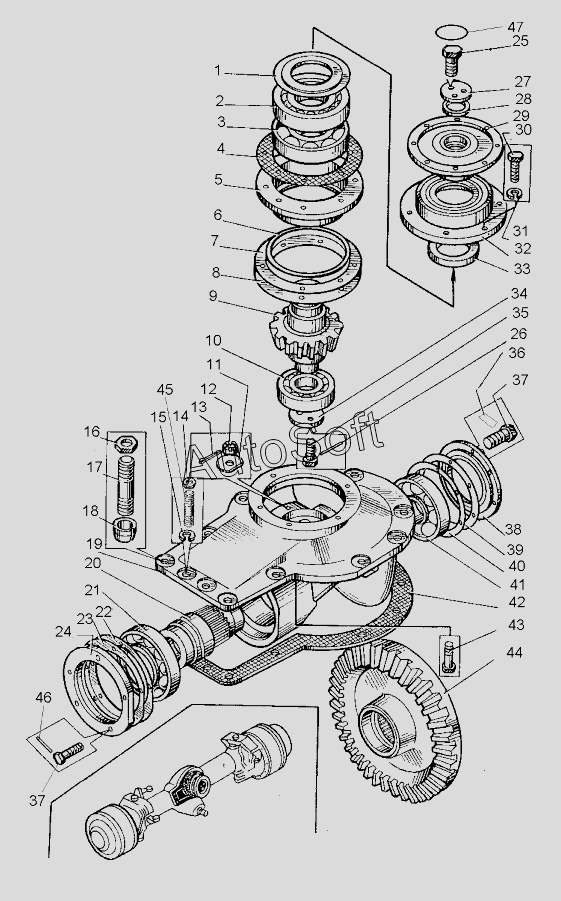

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Мост передний ведущий (ДЗ-98В1.61.00.000)
37
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
44
44
45
46
47
12
2
3
4
5
6
7
8
9
9
9
10
11
1
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***4 | Отражатель | |
| 2 | 3***5 | Подшипник 315 | |
| 3 | 2***5 | Подшипник 2315 | |
| 4 | Д***8 | Прокладка | |
| 5 | Д***2 | Стакан | |
| 6 | К***2 | Кольцо 170-180-58-2-2 | |
| 7 | Д***5 | Прокладка толстая | |
| 8 | Д***7 | Прокладка средняя | |
| 9 | Д***8 | Вал-шестерня | |
| 9 | Д***4 | Вал-шестерня | |
| 10 | 3***1 | Подшипник 32311 | |
| 11 | Д***4 | Шайба | |
| 12 | Д***5 | Гайка М8 | |
| 13 | Ш***0 | Шплинт 2х20 | |
| 14 | 0***5 | Гайка | |
| 15 | Ш***9 | Шайба 16.65Г.019 | |
| 16 | Д***8 | Гайка | |
| 17 | Д***7 | Шпилька | |
| 18 | Д***9 | Втулка конусная | |
| 19 | Д***1 | Кронштейн главной передачи | |
| 20 | Д***2 | Втулка шлицевая | |
| 21 | 7***8 | Подшипник 7218 | |
| 22 | Д***6 | Прокладка толстая | |
| 23 | Д***7 | Прокладка средняя | |
| 24 | Д***4 | Крышка подшипника | |
| 25 | Б***9 | Болт | |
| 26 | П***а | Проволока | |
| 27 | Д***6 | Шайба | |
| 28 | К***2 | Кольцо | |
| 29 | Д***0 | Фланец | |
| 30 | Б***9 | Болт | |
| 31 | Ш***9 | Шайба 12.65Г.069 | |
| 32 | Д***8 | Крышка подшипника | |
| 33 | М***1 | Манжета 2.2-90х120-1 | |
| 34 | Д***5 | Шайба | |
| 35 | Д***6 | Болт | |
| 36 | Д***8 | Планка | |
| 37 | Б***9 | Болт | |
| 38 | Д***0 | Крышка подшипника | |
| 39 | Д***8 | Прокладка тонкая | |
| 40 | Д***6 | Прокладка толстая | |
| 41 | 7***1 | Подшипник 7313-К1 | |
| 42 | Д***5 | Прокладка | |
| 43 | Д***8 | Болт | |
| 44 | Д***9 | Шестерня коническая | |
| 44 | Д***5 | Шестерня коническая | |
| 45 | 0***2 | Шпилька | |
| 46 | Д***1 | Планка | |
| 47 | Д***3 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
