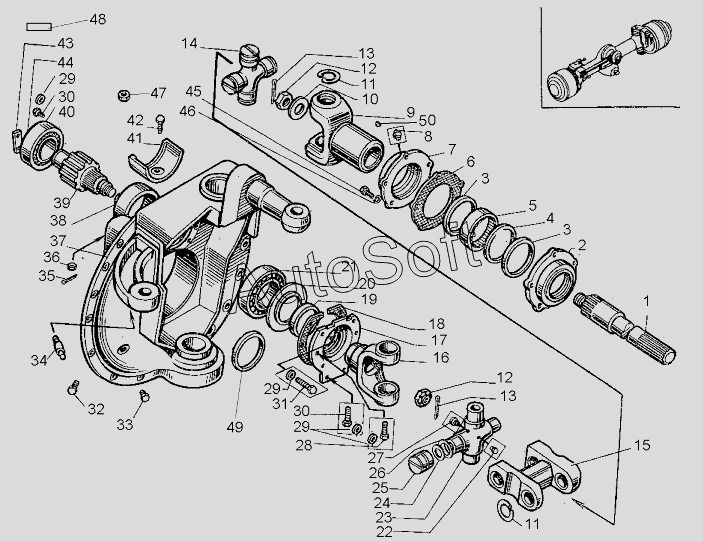

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
32
33
34
35
36
37
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Полуось | |
| 2 | Д***0 | Корпус подшипника | |
| 3 | М***1 | Манжета 2.2-80х105-1 | |
| 4 | Д***3 | Шайба | |
| 5 | 2***К | Подшипник 292213К | |
| 6 | Д***8 | Прокладка | |
| 7 | Д***9 | Крышка подшипника | |
| 8 | М***6 | Масленка 1.3.Ц6 | |
| 9 | Д***5 | Вилка | |
| 10 | Д***7 | Шайба | |
| 11 | Д***9 | Кольцо пружинное | |
| 12 | Д***5 | Гайка | |
| 13 | Ш***0 | Шплинт 6,3х50 | |
| 14 | 4***2 | Крестовина карданного вала | |
| 15 | Д***5 | Звено промежуточное | |
| 16 | Д***3 | Вилка в сборе | |
| 17 | Д***9 | Крышка | |
| 18 | Д***6 | Прокладка | |
| 19 | М***1 | Манжета 2.2-75х100-1 | |
| 20 | Д***1 | Шайба | |
| 21 | 2***3 | Подшипник 2313 | |
| 22 | 3***П | Клапан кардана предохранительный в сборе | |
| 23 | 2***А | Крестовина карданного вала | |
| 24 | 2***5 | Кольцо упорное | |
| 25 | 2***3 | Подшипник | |
| 26 | 2***7 | Кольцо торцевое защитное | |
| 27 | 2***8 | Масленка | |
| 28 | Б***9 | Болт | |
| 29 | Ш***9 | Шайба 12.65Г.069 | |
| 30 | Б***9 | Болт | |
| 31 | Д***3 | Болт | |
| 32 | 3***5 | Пробка магнитная | |
| 33 | Д***0 | Пробка коническая | |
| 34 | Д***3 | Сапун | |
| 35 | Ш***2 | Шплинт 3,2х32 | |
| 36 | Г***9 | Гайка М12-6Н.04.019 | |
| 37 | Д***0 | Кронштейн колеса левый в сборе | |
| 37 | Д***0 | Кронштейн колеса левый в сборе | |
| 37 | Д***0 | Кронштейн колеса левый в сборе | |
| 38 | К***2 | Кольцо | |
| 39 | Д***3 | Шестерня | |
| 40 | м***0 | Подшипник 5-3610 | |
| 41 | Д***2 | Вкладыш | |
| 42 | Д***5 | Болт | |
| 43 | 0***2 | Планка | |
| 44 | К***0 | Кольцо С50 | |
| 45 | Б***9 | Болт | |
| 46 | Ш***9 | Шайба 12.65Г.069 | |
| 47 | Ш***9 | Шайба С12.65Г.069 | |
| 48 | Д***1 | Планка | |
| 49 | М***1 | Манжета 2.2-75х100-1 | |
| 50 | 2***2 | Колпачок пресс-масленки |
