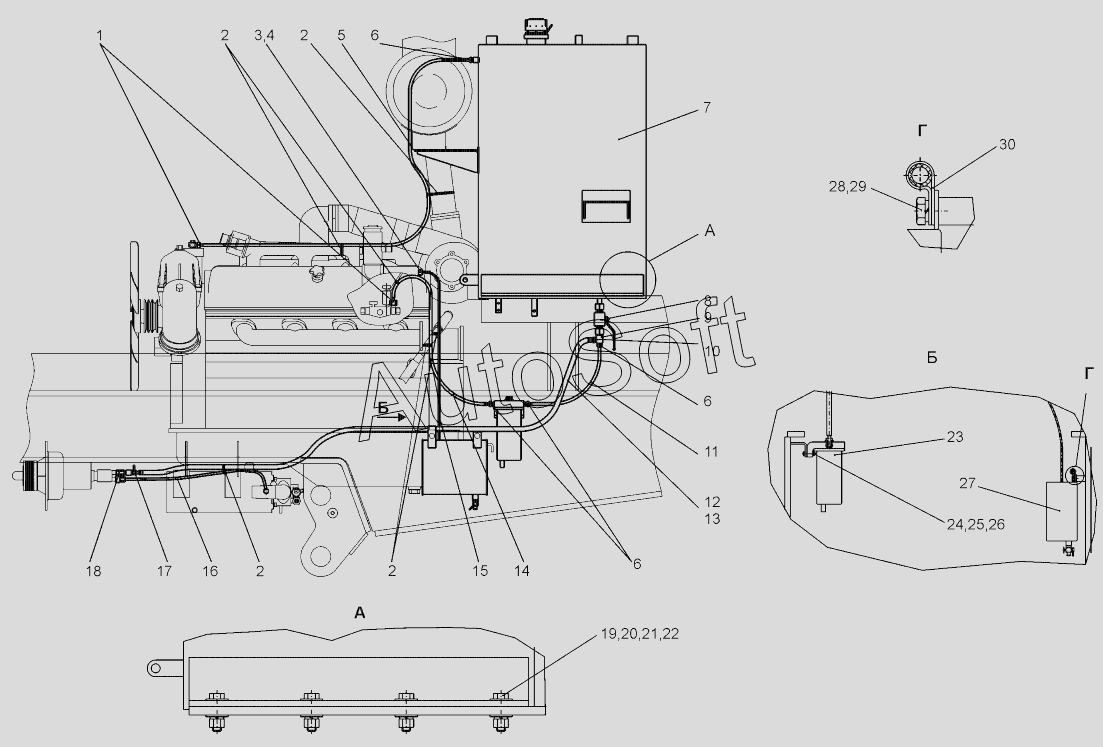

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Cистема топливная (ДЗ-98М2.31.00.000)
1
2
2
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | Штуцер с гайкой | |
| 2 | К***0 | Кабельная стяжка стандартная | |
| 3 | 1***2 | Гайка | |
| 4 | F***1 | Штуцер | |
| 5 | Д***3 | Трубка | |
| 6 | 1***4 | Фитинг накид. гайка прямой | |
| 7 | Д***0 | Бак топливный | |
| 8 | В***0 | Кран топливный | |
| 9 | Д***0 | Тройник | |
| 10 | Д***3 | Штуцер | |
| 11 | Д***1 | Трубка | |
| 12 | А***3 | Рукав | |
| 13 | Х***6 | Хомут 1Л 12-20-6 | |
| 14 | Д***2 | Трубка | |
| 15 | Д***9 | Трубка | |
| 16 | Д***0 | Трубка | |
| 17 | R***0 | Краник | |
| 18 | А***9 | Штуцер | |
| 19 | Б***) | Болт | |
| 20 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 21 | Ш***9 | Шайба 16.65Г.019 | |
| 22 | Ш***9 | Шайба C16.02.019 | |
| 23 | 2***Б | Фильтр грубой очистки топлива | |
| 24 | Б***) | Болт | |
| 25 | Г***) | Гайка | |
| 26 | Ш***9 | Шайба 8.65Г.019 | |
| 27 | В***0 | Бачок | |
| 28 | Б***) | Болт | |
| 29 | Ш***9 | Шайба 10.65Г.019 | |
| 30 | 0***1 | Хомут |
