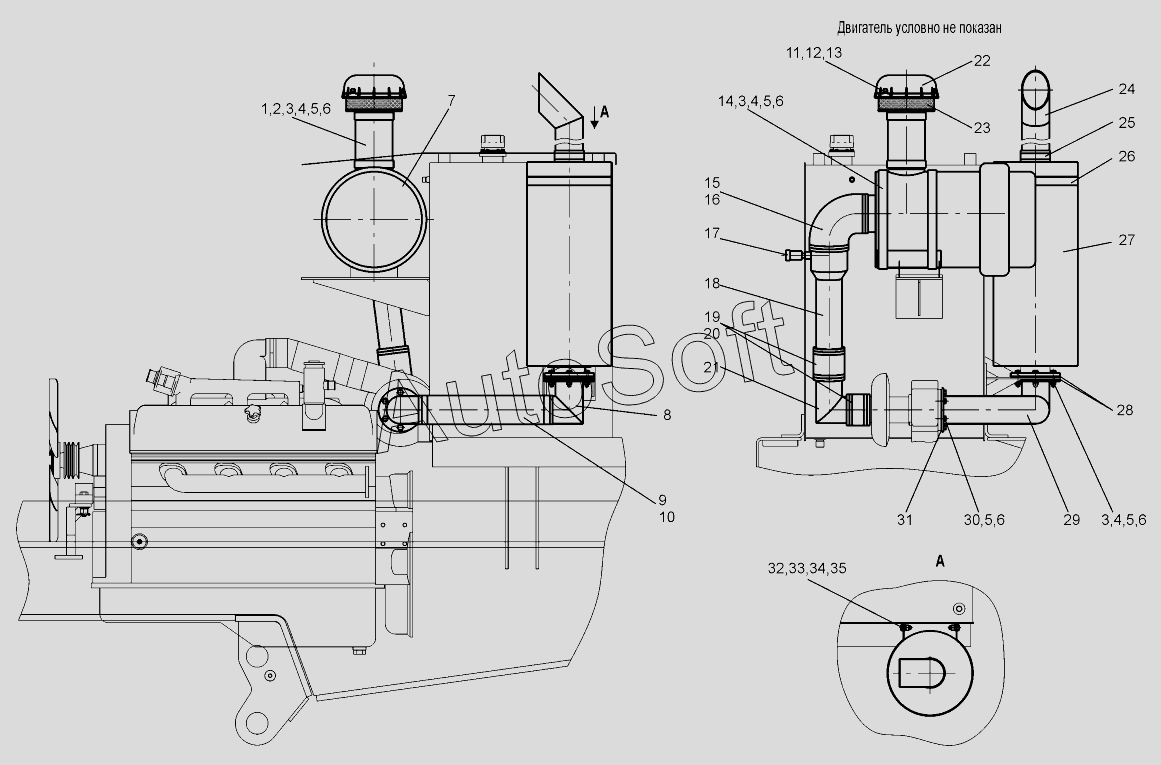

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Система всасывания и выхлопа (ДЗ-98М2.32.20.000)
28
18
19
20
21
22
25
26
27
17
29
29
30
30
31
32
33
34
35
1
16
15
14
13
12
11
10
9
8
7
6
6
6
6
5
5
5
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***2 | Труба | |
| 2 | 0***8 | Хомут | |
| 3 | Б***) | Болт | |
| 4 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 5 | Ш***9 | Шайба 10.65Г.019 | |
| 6 | Ш***9 | Шайба С10.02.019 | |
| 7 | 1***0 | Воздушный фильтр | |
| 8 | Д***0 | Труба | |
| 9 | D***1 | Металлорукав | |
| 10 | Х***й | Хомут силовой | |
| 11 | В***9 | Винт В.М6х16.58.019 | |
| 12 | Ш***9 | Шайба 6.65Г.019 | |
| 13 | Ш***9 | Шайба С6.02.019 | |
| 14 | 0***4 | Хомут | |
| 15 | Х***6 | Хомут 1Л 120-140-6 | |
| 16 | 6***5 | Патрубок резиновый | |
| 17 | И***0 | Индикатор засоренности | |
| 18 | Д***0 | Переходник | |
| 19 | Д***8 | Рукав | |
| 20 | Х***6 | Хомут 1Л 90-110-6 | |
| 21 | В***0 | Труба | |
| 22 | 4***1 | Колпак 4320-1109112-01 | |
| 25 | G***2 | Хомут силовой | |
| 26 | Д***5 | Хомут | |
| 27 | D***0 | Глушитель | |
| 28 | Д***9 | Прокладка | |
| 29 | Д***0 | Труба | |
| 30 | Б***9 | Болт | |
| 31 | Д***8 | Прокладка | |
| 32 | Б***9 | Болт | |
| 33 | Г***9 | Гайка М12-6Н.5.019 | |
| 34 | Ш***9 | Шайба 12.65Г.019 | |
| 35 | Ш***9 | Шайба C12.02.019 |
