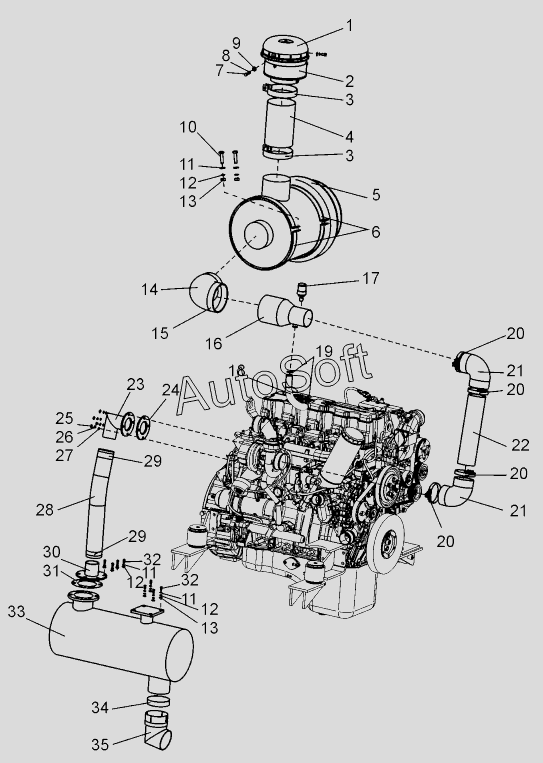

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Система всасывания и выхлопа (TL150.32.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
13
14
15
16
17
18
19
20
20
20
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Колпак 4320-1109112-01 | |
| 2 | 4***0 | Труба воздухозаборная | |
| 3 | N***0 | Хомут силовой | |
| 4 | В***2 | Труба | |
| 5 | Ф***0 | Фильтр воздушный | |
| 6 | 0***4 | Хомут | |
| 7 | В***9 | Винт В.М6х16.58.019 | |
| 8 | Ш***9 | Шайба 6.65Г.019 | |
| 9 | Ш***9 | Шайба C6.02.019 | |
| 10 | Б***9 | Болт | |
| 11 | Г***9 | Гайка М10-6Н.5.019 | |
| 12 | Ш***9 | Шайба 10.65Г.019 | |
| 13 | Ш***9 | Шайба C10.02.019 | |
| 14 | 6***5 | Патрубок резиновый | |
| 15 | 1***6 | Хомут 1Л 120-140-6 | |
| 16 | T***0 | Переходник | |
| 17 | И***0 | Индикатор засоренности | |
| 18 | T***6 | Рукав | |
| 19 | 1***6 | Хомут 1Л 20-32-6 | |
| 20 | 1***6 | Хомут 1Л 80-100-6 | |
| 21 | S***0 | Патрубок | |
| 22 | T***1 | Труба | |
| 23 | T***2 | Прокладка | |
| 24 | T***0 | Труба | |
| 25 | Г***9 | Гайка М8-6Н.5.019 | |
| 26 | Ш***9 | Шайба 8.65Г.019 | |
| 27 | Ш***9 | Шайба C8.02.019 | |
| 28 | Р***3 | Металлорукав | |
| 29 | N***8 | Хомут силовой | |
| 30 | T***0 | Труба | |
| 31 | T***3 | Прокладка | |
| 32 | Б***9 | Болт | |
| 33 | T***0 | Глушитель | |
| 34 | N***4 | Хомут силовой | |
| 35 | T***0 | Труба выхлопная |
